كيفية اختيار مخفف الألياف الضوئية المناسب

يبدو اختيار مخفف الألياف الضوئية أمرًا سهلاً حتى تحتاج إليه بالفعل. يقلل الجهاز من قوة الإشارة الضوئية-بشكل بسيط من الناحية النظرية. لكن اتخاذ أي قرار شراء دون فهم الفروق الدقيقة، سينتهي بك الأمر بمعدات غير مناسبة، أو غير فعالة، أو غير مستخدمة في الدرج.

هذا هو الشيء الذي لا يدركه معظم الناس: الكثير من الضوء يمثل مشكلة.

أجهزة الاستقبال لديها نطاقات حساسية. ادفع الإشارة إلى ما هو أبعد من الحد الأعلى، وستحصل على -بيانات مشوهة مشوهة، وأخطاء في البت، وفي بعض الأحيان تلف دائم لأجهزة الكشف الضوئي. يؤدي تشغيل الألياف القصيرة بين أجهزة الإرسال-عالية الطاقة وأجهزة الاستقبال الحساسة إلى إنشاء هذا السيناريو بالضبط. مراكز البيانات المزودة بلوحات تصحيحية لا تفصل بينها سوى أمتار قليلة. تركيبات FTTH حيث توجد محطة الشبكة الضوئية بالقرب من جهاز التقسيم. مقاعد الاختبار حيث تقوم بمحاكاة الظروف التي لا تتطابق مع الإعداد الفعلي الخاص بك.

المخففات تحل هذه المشكلة عن طريق استهلاك الطاقة الزائدة. لا شيء يتوهم حول هذا المفهوم.

الحصول على الرقم الصحيح مهم أكثر من معظم القرارات الأخرى.

إذا قمت بحسابها بشكل خاطئ، فإما أنك لا تزال تزيد من تحميل جهاز الاستقبال أو تحرمه من الإشارة. الرياضيات ليست معقدة ولكنها تتطلب قياسات فعلية:

التوهين المطلوب=خرج جهاز الإرسال - فقدان الارتباط - حساسية جهاز الاستقبال - هامش الأمان

لنفترض أن جهاز الإرسال الخاص بك يدفع +5 ديسيبل ميلي واط. يتعامل جهاز الاستقبال مع -3 ديسيبل وات إلى -22 ديسيبل وات. يبلغ قياس فقدان الارتباط الخاص بك 2 ديسيبل. ربما تريد 3 ديسيبل من الهامش لأن الأشياء تنجرف بمرور الوقت ودرجة الحرارة.

وهذا يجعل هدفك يستقبل الطاقة بحوالي -6 ديسيبل. إذن: 5 - 2 - (-6)=9 يلزم التوهين بمقدار 5 - 2 - (-6)=9 ديسيبل.

ولكن هنا يخطئ الناس-وينسون أن جهاز الاستقبال لديهيتراوح. الحد الأدنى من الحساسية (-22 ديسيبل ميلي واط في هذا المثال) هو الأرضية الخاصة بك. الحد الأقصى لطاقة الإدخال (-3 ديسيبل ميلي واط) هو السقف الخاص بك. البقاء بشكل مريح بينهما.

لقد رأيت الفنيين ينتزعون أي مخفف مفيد. 10 ديسيبل عندما يحتاجون إلى 5 ديسيبل. يعمل بشكل جيد حتى تزداد الخسائر البيئية وفجأة ينقطع الارتباط.

Fiber Optic Attenuator

تتعامل المخففات الثابتة مع معظم بيئات الإنتاج. إنها رخيصة الثمن، وموثوقة، ويمكنك تثبيتها مرة واحدة. تتراوح القيم عادةً من 1 ديسيبل إلى 25 ديسيبل بزيادات قياسية.

تكلف المخففات الضوئية المتغيرة (VOAs) أكثر بكثير-وأحيانًا تصل إلى عشرة أضعاف السعر. لكن بالنسبة لتطبيقات الاختبار والقياس، فهي لا غنى عنها. توصيف حساسية المتلقي عبر مجموعة؟ محاكاة شروط الارتباط المختلفة؟ أنت بحاجة إلى القدرة على التكيف.

تستخدم الأنواع المتغيرة الميكانيكية عجلة الإبهام أو الميكرومتر. الدقة حوالي 0.1 ديسيبل شائعة. توفر VOAs الإلكترونية إمكانية التحكم عن بعد والتعديل بشكل أسرع ولكنها تضيف نقاط تعقيد وفشل.

شيء واحد: المخففات المتغيرة تنجرف. تحقق من المعايرة بشكل دوري. الأنواع الثابتة لا تعاني من هذه المشكلة.

يجب أن يكون هذا واضحًا ولكنه يسبب صداعًا لا نهاية له.

يجب أن تتوافق موصلات المخفف مع نظامك. لك إلى لك. SC إلى SC. FC إلى FC. يتطلب الخلط محولات تضيف فقدان الإدراج ونقاط الانعكاس.

القضية الأقل وضوحا:نوع البولندية.

UPC (الاتصال الجسدي الفائق): موصل أزرق. وجه ذو نهاية مسطحة. يعمل مع معظم تطبيقات الاتصالات والبيانات.

APC (الاتصال الجسدي بزاوية): زاوية درجة الموصل الأخضر. 8-على الوجه النهائي. إلزامي للفيديو التناظري، والكيبل التلفزيوني، وأي شيء يتطلب خسارة عودة أفضل من 60 ديسيبل.

لا-أقصد أبدًا-مزاوجة APC مع UPC. يؤدي عدم تطابق الزاوية إلى إتلاف الحلقتين ويخلق انعكاسًا رهيبًا. لقد شاهدت الفنيين ذوي الخبرة يرتكبون هذا الخطأ لأن الموصلات تتلاءم مع بعضها البعض. لا ينبغي لهم ذلك.

تطابق نوع الألياف. فترة.

تعمل المخففات أحادية الوضع على نوافذ بطول 1310 نانومتر و1550 نانومتر. في بعض الأحيان 1490 نانومتر لتطبيقات PON. القطر الأساسي هو 9 ميكرون.

تستهدف المخففات متعددة الأوضاع 850 نانومتر و1300 نانومتر. أقطار أساسية 50 ميكرومتر (OM3/OM4/OM5) أو 62.5 ميكرومتر (OM1).

استخدام المخفف أحادي الوضع على الألياف متعددة الأوضاع؟ تحجب الفتحة الأصغر معظم الضوء-وسوف تحصل على توهين، ولكن لا شيء يمكن التنبؤ به أو متسق. يؤدي السير في الاتجاه الآخر إلى حدوث مشكلات في التشتت المشروط.

تقوم بعض الشركات المصنعة بتصنيع إصدارات خاصة بالوضع{0}}بمبيتات متطابقة. تحقق من المواصفات. يجب أن يشير الملصق بوضوح إلى SM أو MM.

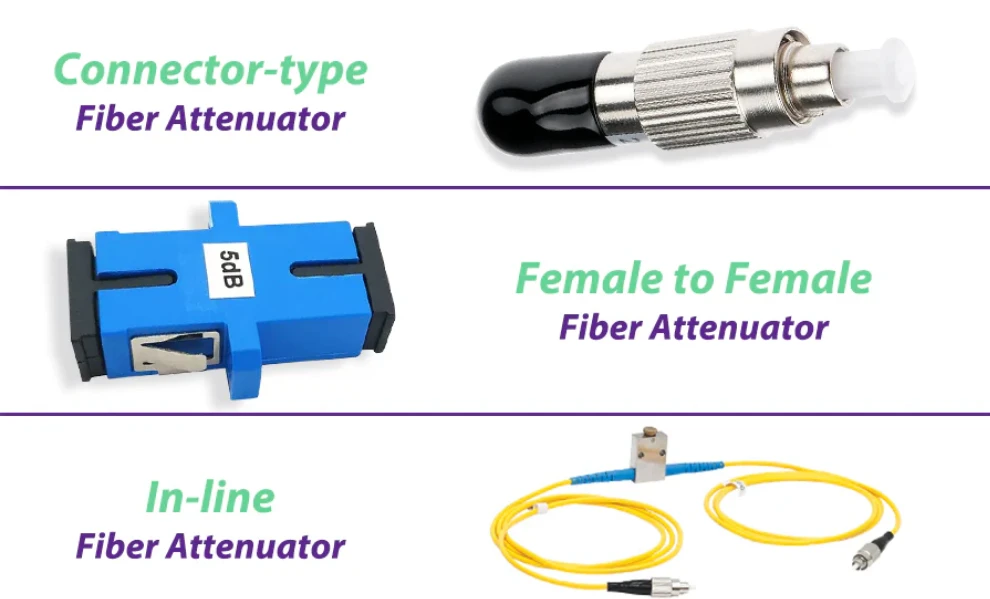

قم بتوصيل مخففات النمط -(الإنشاء-).نعلق مباشرة على منافذ المعدات. يتم توصيل موصل واحد بجهاز الإرسال والاستقبال؛ والآخر يقبل كابل التصحيح الخاص بك. تركيب نظيف، الحد الأدنى من الطول الإضافي. تعمل هذه بشكل جيد عندما تحتاج إلى التوهين مباشرة عند المصدر أو جهاز الاستقبال.
في-مخففات الخطلديك أسلاك التوصيل المصنوعة على كلا الطرفين وقم بلصقها أو توصيلها بمسار الكابل. تحديد المواقع أكثر مرونة ولكنه يضيف تعقيدًا لإدارة الكابلات.
مخففات نمط المحول-تناسب داخل وصلات لوحة التصحيح. مفيد للتركيبات الدائمة حيث تريد أن يكون التوهين غير مرئي ومحميًا داخل اللوحة.

بالنسبة لمعظم تطبيقات مراكز البيانات، يعد نمط التوصيل- منطقيًا. بالنسبة للكابلات الخارجية للمحطات أو المباني، توفر أنواع الخطوط الداخلية-المزيد من الخيارات.

المخففات ليست مسطحة تمامًا عبر جميع الأطوال الموجية. تنطبق قيمة التوهين المحددة على أطوال موجية محددة-عادةً 1310 نانومتر و1550 نانومتر للوضع الفردي، و850 نانومتر للوضع المتعدد.

وفي الأطوال الموجية الأخرى، يختلف التوهين الفعلي. في بعض الأحيان بمقدار ديسيبل أو أكثر.

بالنسبة لأنظمة CWDM وDWDM، فإن هذا مهم بشكل كبير. قد يوفر المخفف 5 ديسيبل 5.3 ديسيبل عند 1550 نانومتر ولكن فقط 4.6 ديسيبل عند 1310 نانومتر. تحدد الوحدات عالية الجودة- التوهين عبر نطاق التشغيل الكامل.

توجد مخففات النطاق العريض لتطبيقات الأطوال الموجية المتعددة-. أنها تكلف أكثر. يعتمد ما إذا كنت في حاجة إليها على خطة الطول الموجي الخاصة بك.

Fiber Optic Attenuator 5 dB

تعكس كل نقطة اتصال بعض الضوء للخلف. تحدد خسارة الإرجاع هذه-الأرقام الأعلى تعني انعكاسًا أقل.

بالنسبة لمعظم تطبيقات الاتصالات الرقمية، تكفي خسارة الإرجاع بمقدار 45-50 ديسيبل. تتطلب الأنظمة التناظرية والنقل المتماسك 60 ديسيبل أو أفضل.

APC attenuators inherently provide superior return loss due to the angled interface. If your system specification calls for >خسارة عودة قدرها 55 ديسيبل، ربما تكون هناك حاجة إلى APC.

غالبًا ما يكون أداء المخففات الرخيصة أقل من اللازم عند خسارة العودة. تقول ورقة المواصفات 50 ديسيبل. الواقع يسلم 40 ديسيبل. وهذا يسبب مشاكل في اختبار OTDR وتطبيقات الاستقبال الحساسة.

تتعامل المخففات القياسية مع 200-300 ميجاوات بدون مشكلة. مناسب تمامًا لإشارات الاتصالات النموذجية التي تعمل ببضعة ملي واط.

تتطلب تطبيقات-الطاقة العالية-ليزر الألياف ومخرجات EDFA وأنظمة CATV-مخففات مصنفة لمستويات طاقة أعلى. تتعامل بعض الوحدات المتخصصة مع عدة واط.

تجاوز التصنيف ويتحلل عنصر التخفيف. تعتبر المخففات المستندة إلى الامتصاص- معرضة للخطر بشكل خاص؛ المادة الممتصة تحترق حرفيًا.

تحقق من مواصفات جهاز الإرسال الخاص بك. إذا كنت تقوم بتشغيل أي شيء أعلى من 50 ميجاوات، فتحقق من قدرة المخفف على التعامل مع الطاقة بشكل صريح.

يتغير أداء المخفف مع درجة الحرارة. الوحدات الأفضل تحمل المواصفات عبر -40 درجة إلى +85 درجة . قد تضمن المنتجات الاستهلاكية الأداء فقط في درجة حرارة الغرفة.

بالنسبة إلى البيئات الخاضعة للرقابة-ومراكز البيانات والمكاتب المركزية-فهذا لا يهم كثيرًا. بالنسبة للتركيبات النباتية الخارجية، وخاصة في المناخات القاسية، فإن الأمر مهم للغاية.

يوفر Telcordia GR-910 متطلبات اختبار موحدة. لقد أثبتت المخففات المعتمدة لهذا المعيار أداء درجة الحرارة.

ابدأ بهذه الأسئلة:

ما هو متطلبات التوهين المحسوبة الخاصة بك؟
ثابت أم قابل للتعديل؟
ما نوع الموصل الذي يستخدمه نظامك؟
UPC أو APC؟
الوضع الفردي أو المتعدد؟
هل هناك أي متطلبات خاصة لفقدان الإرجاع أو التعامل مع الطاقة أو نطاق درجة الحرارة؟

ثم ابحث عن المنتجات المطابقة لجميع المعايير. لا تتنازل عن نوع الموصل أو وضع الألياف-فهذه الأمور غير قابلة للتفاوض-. تتمتع قيمة التوهين ببعض المرونة؛ إذا كنت بحاجة إلى 7 ديسيبل، فقد يعمل كل من 5 ديسيبل و10 ديسيبل اعتمادًا على هوامش ميزانية الطاقة لديك.

Fiber Optic Attenuator

شراء قيمة التوهين الخاطئة للاختبار.

إذا كنت تقوم باستكشاف أخطاء رابط هامشي وإصلاحها، فإن إضافة التوهين يجعل الأمور أسوأ. المخففات تقلل الطاقة. فهي لا تحل المشكلات الناجمة عن عدم كفاية الطاقة.

نسيان فقدان الموصل.

يضيف كل زوج موصل متزاوج حوالي 0.3 ديسيبل. ربما يضيف المخفف ذو الوصلتين 0.5 ديسيبل إلى ما هو أبعد من التوهين المقدر له. قم بتضمين هذا في الحسابات.

إهمال النظافة.

تسبب الحلقات المتسخة خسارة متغيرة وانعكاسات خلفية-. لا يمكن للمخفف تعويض الموصلات الملوثة.

أكثر من-التحديد.

ما لم تكن لديك متطلبات محددة، تعمل مخففات الدرجة التجارية-القياسية بشكل جيد. إن دفع أسعار مميزة مقابل مواصفات PDL-منخفضة للغاية لا يتطلب منك إهدار الميزانية.

يشمل سوق مكونات الألياف الضوئية شركات مصنعة ممتازة وأخرى سيئة. منتجات العلامة التجارية-من الشركات القائمة-Corning، وAFL، وThorlabs، وJDSU/Viavi-تفي بالمواصفات بشكل موثوق. موردون غير معروفين من الأسواق الخارجية؟ في بعض الأحيان بخير، وأحيانا لا.

لشبكات الإنتاج، شراء الجودة. بالنسبة لاختبارات البدلاء حيث يمكنك التحقق من الأداء قبل الاعتماد عليه، يمكن أن تكون الخيارات الأرخص مناسبة. فقط لا تفترض أن التسمية دقيقة.

يقوم بعض الموزعين باختبار المخففات الواردة وتقديم الشهادات. وهذا يستحق شيئا.

يأتي اختيار المخفف في النهاية لفهم متطلبات النظام لديك ومطابقتها مع المنتجات المتاحة. التكنولوجيا نفسها ناضجة وموثوقة. ترجع معظم حالات الفشل إلى عدم تطابق المواصفات أو مشاكل التلوث- بالكامل ضمن سيطرة المثبت. احصل على الأساسيات بشكل صحيح، وستقوم هذه الأجهزة السلبية البسيطة بعملها بهدوء لعقود من الزمن.
