نصائح تركيب مخفف الألياف البصرية للمبتدئين



المخففات البصريةتخدم وظيفة بسيطة بشكل مخادع-تقليل قوة الإشارة لمنع تشبع جهاز الاستقبال-إلا أن تركيبها الصحيح يتطلب الاهتمام بالتفاصيل التي يقلل الكثير من الفنيين من أهميتها. في شبكات الألياف عالية السرعة- حيث تتجاوز طاقة الإطلاق في كثير من الأحيان ما تتطلبه روابط النقل القصيرة-، تصبح هذه الأجهزة السلبية ضرورية للحفاظ على سلامة الإشارة ضمن النطاق الديناميكي لجهاز الاستقبال. يتناول هذا الدليل فجوات المعرفة العملية التي غالبًا ما يتخطاها التدريب الرسمي.

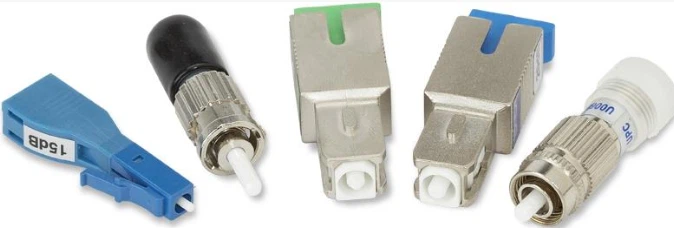

ما لا يخبرك به أحد عن أنواع المخففات

هذا هو الأمر المتعلق باختيار المخففات: النوع مهم أكثر بكثير مما تقترحه معظم أوراق المواصفات.

يتم ربط المخففات المضمنة الثابتة بشكل دائم في مسار الألياف. عظيم للاستقرار. فظيع إذا كنت قد خمنت بشكل خاطئ على قيمة التوهين. لقد رأيت فنيين يربطون في مخفف 10 ديسيبل فقط لإدراك أن الرابط يحتاج إلى 7 ديسيبل، وفجأة تقوم بإعادة تركيب حاوية الوصل بأكملها.

نمط الحاجز (تلك التي تشبه الأكمام المحولة) هو ما يستخدمه معظم الناس في نهاية المطاف. أدخلها في لوحة التصحيح، ثم قم بتوصيل وصلة المرور الخاصة بك في أحد طرفيها، وانتهى الأمر. عامل الراحة حقيقي. لكنهم يضيفون واجهتين موصلتين بدلاً من واحدة، مما يعني وجود نقطتي تلوث محتملتين.

المخففات المتغيرة مع مسامير الضبط الصغيرة هذه؟ يكون هذا مفيدًا في الغالب في بيئات المختبر أو أثناء التشغيل عندما لا تزال تتصل بالنظام. لا تثق كثيرًا في العلامات المتدرجة-فإنها تقريبية في أحسن الأحوال. تحقق دائمًا باستخدام عداد الطاقة.

مرجع سريع للسيناريوهات الشائعة:

مشكلة مطابقة الموصل

هذا يصعد للمبتدئين باستمرار.

تحتوي موصلات APC على طلاء بزاوية 8-درجة - وتكون دائمًا باللون الأخضر. موصلات UPC باللون الأزرق. إن مزجها لا يعطيك فقط أرقام خسارة عائد سيئة؛ يمكنك بالفعل إتلاف الوجه النهائي للألياف. يؤدي الضغط على الطرف المائل لـ APC على الوجه المسطح لـ UPC إلى إنشاء تحميل نقطي يؤدي إلى خدش كلا السطحين.

سأقولها بكل وضوح:إذا قمت بتوصيل APC بـ UPC، فسوف تقوم بإنشاء عيب دائم.لا ربما. سوف.

تصف SC وLC وFC وST-الغلاف الميكانيكي. يصف النوع البولندي (PC، UPC، APC) هندسة الوجه النهائي. أنت بحاجة إلى كليهما للتوافق. يتم استخدام مخفف LC/APC مع وصلات LC/APC. يبدو الأمر واضحًا، ولكن في الخزانة المظلمة في الساعة الثانية صباحًا، يبدو اللون الأزرق والأخضر متشابهين بشكل مدهش.

قبل أن تلمس أي شيء

قتل مصدر الليزر. أنا لا أتحدث بشكل درامي-أنظمة الألياف من الفئة 1 آمنة للعين-في ظل الظروف العادية، ولكن الظروف العادية تفترض أنك لا تحدق مباشرة في موصل مفتوح. من المؤكد أن أنظمة الطاقة الأعلى - (مخرجات EDFA، CATV، وبعض تكوينات DWDM) يمكن أن تسبب تلفًا في شبكية العين بشكل أسرع من منعكس الرمش.

اجمع مستلزمات التنظيف أولاً:

مناديل خالية من الوبر-(ليست Kimwipes من معمل الكيمياء-المناديل الفعلية-المبللة بالألياف)

IPA أو محلول تنظيف الألياف

انقر على -أقلام تنظيف النمط لمنافذ الحاجز

هواء مضغوط نظيف وجاف بالفعل

نطاق التفتيش مهم أكثر مما يعتقده الناس. يتيح لك مجهر الألياف بقوة 200x أو 400x رؤية التلوث غير المرئي بالعين المجردة. يمكن لبصمة واحدة على الوجه النهائي أن تضيف خسارة قدرها 1-2 ديسيبل. واحد. بصمة.

عملية التثبيت الفعلية

بافتراض أنك تقوم بتثبيت مخفف نمط الحاجز-في لوحة المحول، فإليك التسلسل الحقيقي:

اسحب سلك التصحيح الموجود. قم بتغطية الغطاء على الفور-لا تضعه على أرضية الخزانة أثناء البحث عن المخفف. يهبط الغبار على الأسطح الأفقية في ثوانٍ. قم بتغطية منفذ المحول أيضًا إذا كنت ستعمل لأكثر من دقيقة.

افحص وجوه نهاية المخفف قبل التثبيت. الجديد من الحقيبة لا يعني أنه نظيف. افحص، نظف إذا لزم الأمر، افحص مرة أخرى.

أدخل المخفف في المحول بضغط ثابت ومحاذاة. بالنسبة إلى LC، ستشعر بنقرة المزلاج. بالنسبة إلى FC، قم بربط الصامولة حتى يتم إحكام ربط الإصبع -وربما ربع دورة-زيادة الضغط على الطويق. بالنسبة إلى SC، ادفع للداخل بشكل مستقيم حتى تجلس.

قم بتنظيف وجه نهاية سلك التصحيح. فحصها. ليس بعينيك. مع النطاق.

قم بتوصيل سلك التصحيح بالمخفف.

هذا كل شيء ميكانيكيا. ولكن الآن عليك أن تثبت أنه يعمل.

قياس ما قمت بتثبيته بالفعل

إعداد عداد الطاقة: حدد الطول الموجي الصحيح (ربما 1310 نانومتر أو 1550 نانومتر-تحقق من نظامك)، واضبط الوحدات على ديسيبل مللي واط، صفر/مرجع إذا كان المقياس يدعمه.

القياس الذي تريده:

طاقة الإدخال (القياس قبل المخفف)

طاقة الخرج (القياس بعد)

الفرق=التوهين الفعلي

إذا كان تصنيف المخفف الخاص بك هو 10 ديسيبل ± 0.5 ديسيبل، وقمت بقياس 10.3 ديسيبل، فلا بأس. إذا قمت بقياس 13 ديسيبل، فهناك خطأ ما. موصل متسخ، مقاعد سيئة، تم سحب المخفف الخاطئ من المخزون.

سجل القياس النموذجي:

0.2 ديسيبل الإضافي هو سلك التصحيح. طبيعي.

عندما تسوء الأمور

التوهين العالي (أكثر من المواصفات): التلوث هو المشتبه به الأول. دائماً. تنظيف كل شيء وإعادة القياس. المشتبه به الثاني: عدم تطابق الموصل أو تلفه. ثالثًا: لقد أمسكت بالمخفف الخطأ من سلة المهملات.

قراءات غير مستقرة تنحرف أو تتقلب: اتصال فضفاض، عادة. أو أن الألياف يتم الضغط عليها في مكان ما-ملتوية أو مضغوطة في مدير الكابلات أو منثنية بشدة. الحد الأدنى لنصف قطر الانحناء موجود لسبب ما.

طريقة التوهين منخفضة جدًا: هل قمت بتثبيتها بشكل عكسي؟ بعض المخففات الأرخص هي اتجاهية. أو أن عنصر التوهين نفسه قد فشل-نادرًا ولكن لم يُسمع به من قبل مع أنواع الألياف الامتصاصية-المخدرة-بعد الإجهاد الحراري.

تظهر حالات فشل فقدان الإرجاع على أنها معدلات خطأ عالية في البتات حتى عندما تبدو مستويات الطاقة مقبولة. تتداخل الإشارة المنعكسة مع الإشارة المرسلة. يؤدي عدم تطابق APC/UPC إلى حدوث ذلك. وكذلك الحال بالنسبة للحلقات المتشققة.

بعض الأشياء التي تعلمها التجربة

احتفظ بقطع الغيار. المخففات رخيصة. التوقف ليس كذلك. قم بتخزين بعض القيم في كل نوع موصل يستخدمه موقعك.

تسمية كل شيء. أي منفذ لديه المخفف؟ ما القيمة؟ تاريخ التثبيت؟ المستقبل سوف أشكر الحاضر لك.

درجة الحرارة مهمة أكثر مما توحي به أوراق البيانات. قد تشير مواصفات المخفف إلى نطاق تشغيل من -40 درجة إلى +85 درجة، ولكن يمكن أن تتغير قيمة التوهين قليلاً مع درجة الحرارة. لا يكفي أن يكون مهمًا في العادة، ولكن في التطبيقات الدقيقة، يتم التحقق من درجة حرارة التشغيل.

توثيق خط الأساس. عندما يعمل الرابط بشكل مثالي، قم بتسجيل مستويات الطاقة. وبعد أشهر، عندما يقول شخص ما "أعتقد أن الإشارة أضعف"، سيكون لديك أرقام للمقارنة بها بدلاً من التخمين.

لا تنفخ الهواء المضغوط مباشرة في عينك أبدًا. يبدو هذا غير ذي صلة ولكنه يحدث أكثر مما تعتقد عند إزالة الغبار من الموصلات.

المواصفات المرجعية التي تستحق المعرفة

لأغراض الشراء، إليك ما تعنيه معلمات ورقة البيانات فعليًا:

قيمة التوهين والتسامح:تصنيف الديسيبل الاسمي بالإضافة إلى مدى اختلافه. ± 0.5 ديسيبل نموذجي للمخففات الثابتة؛ ±1 ديسيبل مقبول للتطبيقات غير -الحرجة.

خسارة العودة: How much light reflects back. Higher numbers better. UPC should give you >50dB, APC >60 ديسيبل.

التعامل مع السلطة:عادة من 300 ميجاوات إلى 500 ميجاوات للمخففات القياسية. تصل الإصدارات عالية الطاقة-إلى 1 وات أو أكثر. تجاوز هذا وسوف تلحق الضرر بعنصر التوهين-الأنواع الممتصة بشكل خاص.

PDL (الخسارة المعتمدة على الاستقطاب):مسائل للأنظمة المتماسكة والقياسات الدقيقة.<0.1dB is a reasonable spec for quality components.

يغطي معيار IEC 61753-1 متطلبات الأداء إذا كنت بحاجة إلى وثائق امتثال رسمية.

وهذا يغطي الأساسيات دون التظاهر بأن الأمر أكثر تعقيدًا مما هو عليه بالفعل. يكون تثبيت المخفف واضحًا ومباشرًا إذا احترمت الأساسيات: التوصيلات النظيفة، والمطابقة الصحيحة، والتحقق المناسب. معظم المشاكل تأتي من التسرع أو من التلوث الذي لم تراه لأنك تخطيت خطوة الفحص.

احتفظ بمجموعة أدوات التنظيف في كل مكان عمل. فحص قبل الاتصال. القياس بعد التثبيت. كل شيء آخر هو التفاصيل.
