يقارن هذا الدليل بين الميزات الأساسية ومبادئ التشغيل للأنواع المختلفة من أدوات قطع الألياف الضوئية، ويحدد معايير الاختيار الرئيسية للشراء-مثل دقة التقطيع، وقطر الألياف القابل للتطبيق، وعمر الشفرة، وقابلية التكرار، وقابلية النقل، وسهولة التشغيل، وتكلفة الصيانة، والمواد الاستهلاكية، والتسعير، والسلامة، والقدرة على التكيف البيئي.
كما يوفر أيضًا توصيات موجهة نحو التطبيقات-عبر سيناريوهات مختلفة، بما في ذلك النشر الميداني والاستخدام المعملي وإنشاء FTTx ومراكز البيانات والشبكات الأساسية- طويلة المدى.
بالإضافة إلى ذلك، تتضمن المقالة جدولًا مقارنًا لخمسة منتجات تمثيلية متوفرة في السوق، تتضمن أسماء العلامات التجارية والنماذج ثنائية اللغة، وأحجام الألياف المدعومة، ودقة التقطيع، ومواد الشفرة وعمرها، ونطاق السعر، والمزايا والقيود، وسيناريوهات التطبيق الموصى بها. يتم دعم التحليل من خلال المواصفات الرسمية والمراجع الموثوقة، مما يمكّن المهندسين وصانعي قرارات الشراء-من اتخاذ خيارات مستنيرة ومعتمدة على البيانات-.
مقارنة أدوات قطع الألياف الضوئية ومبادئ عملها
| نوع الأداة | مبدأ العمل | الألياف القابلة للتطبيق / الميزات الرئيسية |
|---|---|---|

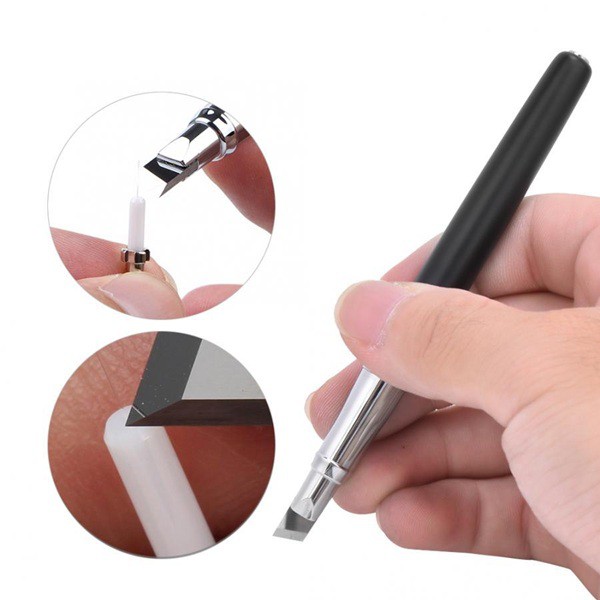

| قلم قطع الألياف الضوئية (قلم الكتابة) | الكتابة بأسلوب القلم-: يؤدي طرف الماس أو كربيد التنجستن إلى إحداث خدش صغير- على الألياف العارية، يتبعه شد مطبق لكسر قلب الألياف. | صغير الحجم ومحمول للغاية، ولا يحتاج إلى طاقة؛ مناسبة للألياف العارية المفردة (عادة 0.25 مم)؛ يبلغ عرض الشق حوالي 6 مم، ولكن جودة ودقة الوجه النهائي-أقل نسبيًا. |
| ساطور الألياف المحمولة | التثبيت الميكانيكي: يتم تثبيت الألياف في حامل (غالبًا باستخدام مشابك متعددة الوظائف-تدعم الألياف المطلية من 250 ميكرومتر إلى 900 ميكرومتر)، ويتم تحرير الشفرة أو شريط التمرير لإجراء عملية القطع. | سهل التشغيل، عادةً ما يستغرق الأمر -خطوة واحدة أو الضغط على-الكتابة؛ الشفرات عادة ما تكون من كربيد التنجستن أو الماس مع عمر خدمة طويل؛ مناسبة للنشر الميداني وتركيبات FTTx. |
| ساطور الألياف المكتبي (الساطور العلوي-المنضدي) | الشق الدقيق: مزود بحاملات ألياف قابلة للتعديل وشفرات نهائية مرآة-(أنواع دوارة أو منزلقة)، مما يتيح تشذيب الوجه الدقيق-عن طريق التحكم اليدوي أو بالقدم-أو بالتحكم الآلي. | دقة عالية (خطأ زاوية الانقسام النموذجي أقل من أو يساوي 0.5 درجة أو حتى أقل من أو يساوي 0.2 درجة)؛ شفرات قابلة للاستبدال؛ مناسبة لبيئات المختبر والإنتاج. يدعم أنواعًا مختلفة من الألياف، بما في ذلك الألياف العارية (125 ميكرومتر) والألياف المطلية (250 ميكرومتر / 900 ميكرومتر). |
| متجرد الألياف (متجرد الباردة) | التجريد الميكانيكي: تصميم الشفرة متعددة الفتحات-يقطع طبقات الطلاء والكسوة عند الضغط على الأداة، مما يؤدي إلى إزالة الطلاء ميكانيكيًا. | لا يتطلب طاقة، خفيف الوزن وفعال؛ تحديد حجم الثقب بدقة (على سبيل المثال، 250 ميكرومتر، 900 ميكرومتر، كابل إسقاط)؛ مناسبة لمهام التجريد القياسية، ولكن القوة المفرطة أو الشفرات الباهتة قد تلحق الضرر بالألياف العارية. |
| متجرد الألياف الحرارية (متجرد ساخن) | -التجريد بمساعدة الحرارة:-عنصر التسخين المدمج يعمل على تنعيم طبقة الألياف، والتي تتم إزالتها بعد ذلك باستخدام الشد. | عملية تجريد ألطف مع انخفاض خطر تلف الألياف؛ مناسب للألياف -العازلة الضيقة، وألياف الشريط، والأعمال-عالية الدقة؛ يتطلب طاقة خارجية (بطارية أو سلكًا)، وأقل قابلية للحمل مع وقت تسخين أطول. |
معايير الاختيار الرئيسية لأدوات قطع الألياف البصرية
عند الاختيارأدوات قطع الألياف الضوئية، من الضروري تقييم الأبعاد المتعددة بطريقة منظمة:
دقة الشق
يتم قياسه عادةً بانحراف زاوية الانقسام (بالدرجات) وجودة الوجه النهائي-. يمكن للسواطير عالية الجودة- أن تحقق ±0.5 درجة (نموذجية) أو تسطيحًا أفضل للسطح. توفر السواطير العلوية - بشكل عام دقة أعلى (بعض الموديلات أقل من أو تساوي 0.2 درجة)، في حين أن السواطير المحمولة عادة ما تكون حوالي 0.5 درجة، وأقلام الكتابة ذات دقة أقل نسبيًا.
أنواع / أقطار الألياف المطبقة
يتضمن ذلك أقطار الطلاء (عادةً 250 ميكرومتر / 900 ميكرومتر) وهياكل الكابلات (ألياف مفردة، وشريط، ونواة متعددة). غالبًا ما تتميز السواطير الحديثة بحاملات الكل-في-واحدة تدعم 250 ميكرومتر من الألياف العارية حتى 900 ميكرومتر من الألياف المخزنة، وحتى ألياف شريطية مقاس 3.0 مم. من المهم التحقق من أقطار الألياف المدعومة وعدد الألياف-على سبيل المثال، ما إذا كانت الأداة يمكنها التعامل مع كل من الألياف الأساسية الفردية (250 ميكرومتر / 900 ميكرومتر) والألياف المتعددة- (على سبيل المثال، 2-12 ألياف).
عمر الشفرة واستبدالها
تؤثر متانة الشفرة بشكل مباشر على تكلفة الصيانة. عادةً ما تدوم شفرات كربيد التنغستن القياسية ما بين 16000 إلى 32000 شق (مع 16 موضعًا دوارًا، كل منها يدعم ما يقرب من 1000 إلى 2000 شق). يمكن أن تتجاوز الشفرات المتطورة-(مثل الشفرات الدوارة الماسية من شركة Sumitomo Electric) 60000 شق. يجب على المشترين تقييم مادة الشفرة (كربيد التنجستن مقابل الماس) وسهولة الصيانة. على سبيل المثال، تحدد شركة Jilong Optical Communication KL-22F عمرًا للشفرة يبلغ حوالي 48000 شق.
التكرار / الاتساق
يشير إلى استقرار نتائج الانقسام عبر عمليات متعددة. توفر السواطير العلوية - تناسقًا فائقًا بفضل البنية الصلبة وأنظمة المحاذاة الدقيقة. يمكن أيضًا أن تحقق السواطير المحمولة إمكانية تكرار جيدة، خاصة مع ميزات مثل التدوير التلقائي للشفرة، على الرغم من أنها تظل أكثر اعتمادًا على المشغل. تتطلب أقلام الكتابة الحد الأدنى من المعايرة ولكنها تعتمد بشكل كبير على مهارة المستخدم، مما يؤدي إلى انخفاض الاتساق.
قابلية النقل
تتطلب العمليات الميدانية أدوات محمولة وخفيفة الوزن. تتميز أقلام القطع والسواطير المحمولة باليد بأنها صغيرة الحجم وسهلة الحمل (يمكن وضع قلم القطع في الجيب)، بينما تكون السواطير العلوية-أكبر حجمًا وأكثر ملاءمة للمختبرات أو ورش العمل.
سهولة التشغيل
عادةً ما تكون الأدوات المحمولة عبارة عن "إشارة-و-نقر" أو إجراء-مفرد، مما يجعلها سهلة الاستخدام. قد تتطلب السواطير العلوية-وضعية الشفرة، أو التدوير، أو تعديلات المحاذاة، مما يزيد من منحنى التعلم. يمكن للميزات المتقدمة مثل التدوير التلقائي للشفرة أن تقلل من التعقيد التشغيلي.
تكلفة الصيانة
يشمل استبدال الشفرة ونفقات الخدمة الإجمالية. تتطلب الأدوات ذات عمر الشفرة الأقصر استبدالًا متكررًا. ومن المهم أيضًا التحقق مما إذا كانت المواد الاستهلاكية موحدة ومتاحة على نطاق واسع، وما إذا كانت ملحقات الصيانة (مثل فرش التنظيف ومجمعات خردة الألياف) متضمنة لتقليل معدلات الفشل.
التوافق والمواد الاستهلاكية
تعمل القدرة على دعم أنواع متعددة من الألياف من خلال حاملات أو شفرات قابلة للتبديل على زيادة المرونة التشغيلية. الكل-في-حامل واحد ومزيلات الفتحات المتعددة-توفر توافقًا أوسع.
نطاق السعر
تتراوح أدوات المستوى -المبتدئ (على سبيل المثال، أقلام القطع والسواطير الأساسية) عادةً من عشرات إلى بضع مئات من الرنمينبي. تتراوح -الأدوات متوسطة المدى (السواطير المحمولة ذات العلامات التجارية، وأدوات التعرية الميكانيكية) بالمئات. يمكن للأدوات المتطورة- (السواطير الأوتوماتيكية/الدقيقة، وأدوات الإزالة الحرارية) أن تكلف الآلاف. ترتبط فروق الأسعار بقوة بالدقة والمتانة ومجموعات الميزات.
أمان
فكر في ميزات مثل تجميع بقايا الألياف والتصميمات المضادة للانزلاق-. تعمل أدوات الأمان العالية- على تقليل خطر إصابة الأصابع وتلوث بقايا الألياف في بيئة العمل.
القدرة على التكيف البيئي
يشمل مقاومة درجات الحرارة والرطوبة والغبار والكهرباء الساكنة. تتطلب التطبيقات الخارجية تصميمات قوية ومقاومة-للصدمات والغبار (على سبيل المثال، حافظات الحماية)، بينما تعطي بيئات المختبرات الأولوية للدقة على سهولة النقل.
ومن الناحية العملية، ينبغي موازنة هذه العوامل وفقًا لمتطلبات التطبيق والميزانية. على سبيل المثال، تفضل-المهام عالية الدقة، مثل الربط الأساسي، السواطير العلوية والمزيلات الحرارية، بينما يؤكد النشر الميداني على قابلية النقل والمتانة، مما يجعل السواطير المحمولة وأدوات نزع الشعر الباردة أكثر ملاءمة.
الأدوات الموصى بها لسيناريوهات التطبيق المختلفة
التثبيت الميداني/نشر FTTx
في البيئات الميدانية، تعد قابلية النقل والكفاءة أمرًا بالغ الأهمية. يوصى باستخدام سواطير الألياف المحمولة (على سبيل المثال، السواطير ذات الخطوة الواحدة-) مع أدوات تقشير الألياف الباردة. تتطلب السواطير المحمولة الحد الأدنى من التعديل وسهلة التشغيل، بينما تلبي تمامًا متطلبات التقطيع للألياف 250 ميكرومتر و900 ميكرومتر. تعمل أدوات إزالة الشعر الباردة على تمكين الإزالة السريعة للطبقات من الألياف المفردة والكابلات المسقطة، مع تصميمات مشتركة ذات ثلاث فتحات -تدعم نطاقات تتراوح من 250 ميكرومتر إلى 900 ميكرومتر. بالنسبة للميزانيات الأعلى، يمكن اختيار السواطير المدمجة المزودة بأدوات تجميع خردة الألياف- المدمجة لتقليل التلوث بالحطام في-الموقع.
اختبارات المختبر / الإنتاج
الدقة العالية والتكرار مطلوبة في البيئات المستقرة. تعتبر سواطير الألياف العلوية والمزيلات الحرارية هي الخيار المفضل. تضمن السواطير العلوية-المزودة بآليات ضبط دقيقة ودوران تلقائي للشفرة (على سبيل المثال، موديلات Fujikura مثل سلسلة CT-50/CT-06) تشذيبًا متسقًا وعالي الجودة-عبر العمليات المتكررة. تُستخدم أدوات التجريد الحرارية لمعالجة الطلاءات مثل طبقات البوليميد أو الطبقات العازلة الضيقة، مما يوفر تجريدًا لطيفًا مناسبًا لتطبيقات الألياف الصغيرة أو الألياف الشريطية.
FTTx / مراكز البيانات
تتضمن هذه السيناريوهات غالبًا أسلاك التصحيح وكابلات شريط MPO ذات ألياف متعددة. يوصى باستخدام السواطير المحمولة باليد أو التي يتم تشغيلها بالقدم- والمجهزة بحاملات ألياف متعددة-، بالإضافة إلى أدوات تجريد متعددة الفتحات أو أدوات تجريد حرارية كهربائية. في بيئات مراكز البيانات، تعتبر معالجة الدفعات والمرونة التشغيلية أمرًا ضروريًا، لذلك يفضل استخدام الأدوات ذات الشفرات القابلة للتبديل والتكوينات-الوظائفية المتعددة لاستيعاب أنواع الألياف المختلفة.
العمود الفقري للمسافات الطويلة/التحضير الدقيق للربط
الأولوية هي الحفاظ على سلامة الألياف وتقليل فقدان الوصلات. يوصى-بالسواطير الأوتوماتيكية وأدوات إزالة الحرارة الحرارية المتطورة. توفر السواطير الأوتوماتيكية (مثل الموديلات الذكية من Fujikura) ميزات مثل المحاذاة التلقائية-والتحكم في الزاوية المتسقة، مما يضمن جودة القطع المثالية لربط الفقد المنخفض-. تقوم أدوات التقشير الحرارية بتنعيم الطلاء قبل إزالته، مما يقلل من الضغط الميكانيكي على الألياف العارية. بالنسبة للعمليات المتواصلة الممتدة، فإن متانة الأدوات المتطورة وأتمتة-الأدوات المتطورة تساعد أيضًا في تقليل الأخطاء البشرية وتحسين الكفاءة العامة.
مقارنة أدوات الألياف الضوئية التمثيلية (بما في ذلك حل FOCC™)
| العلامة التجارية (الموديل) | نوع الألياف / القطر | دقة الشق | نوع الشفرة/عمرها | نطاق السعر | المزايا | القيود | سيناريوهات التطبيق |
|---|---|---|---|---|---|---|---|
| FOCC™ ساطور الألياف ذو الخطوة الواحدة | 250-900 ميكرومتر / كابل إسقاط يصل إلى 3.0 مم | أقل من أو يساوي 0.5 درجة | كربيد التنغستن، ~ 48.000 – 50.000 شق | $40–70 | تصميم ميداني-محسّن، كل ذلك-في-مشبك واحد، وأداء مستقر، وتكلفة عالية-فعالة | التشغيل اليدوي، لا يوجد أتمتة | تركيب FTTx، والنشر الميداني، واستخدام المقاول |
| نانجينغ جيلونج KL-22F | 250-900 ميكرومتر (ألياف واحدة) | ≈0.5 درجة | كربيد التنغستن، ~ 48.000 يشق | $40–80 | خفيف الوزن، مشبك مزدوج، يستخدم على نطاق واسع | الدقة المعتمدة على المشغل-. | العمل الميداني، FTTH |
| سلسلة سوميتومو إف سي (على سبيل المثال، FC-6S) | الألياف العارية 125 ميكرومتر | <0.5° | شفرة ماسية، تصل إلى 60.000 شق | $300–500 | دقة عالية، دوران تلقائي للشفرة، عمر افتراضي طويل | تكلفة عالية، وتكلفة أقل-للنشر على نطاق واسع | مختبر، محطات الربط |
| فوجيكورا CT-50 (منضدية) | 125μm / 80μm | أقل من أو يساوي 0.5 درجة (بعضها أقل من أو يساوي 0.2 درجة) | شفرة قابلة للاستبدال، 30.000-60.000 شق | $700–1200 | جمع النفايات آليًا-مستقر للغاية وعالي الدقة | ضخمة، غير محمولة، استثمار عالي | خط الإنتاج، المعمل |
| سينكو SKL-6C | 250μm / 900μm | ≈0.5 درجة | شفرة التنغستن، قابلة للاستبدال | $30–60 | حامل-فعال من حيث التكلفة ومتعدد-الوظائف | لا توجد ميزات الأتمتة | FTTH، العمل الميداني الأساسي |
| FS FTTH متجرد الألياف | كابل إسقاط 2-3 مم | - | شفرة التنغستن | $5–15 | عملية تجريد مريحة ومتعددة-الطبقات | ليست أداة الشق | تحضير الكابل |
تحديد موضع السوق FOCC™
FOCC™تم تصنيفها باعتبارها "موفر حلول أدوات الألياف الضوئية-موجهة للنشر ومحسنة التكلفة-" بدلاً من علامة تجارية -عالية التكلفة-فقط.
- تصميم يعتمد على التطبيق-.: التركيز على سيناريوهات العالم الحقيقي-مثل طرح FTTx، وتركيب المقاول، وكابلات مركز البيانات-حيث تكون الكفاءة والموثوقية أكثر أهمية من الدقة القصوى في درجات المختبر-.
- الأداء المتوازن مقابل التكلفة:توفر دقة تشذيب قياسية في الصناعة- (أقل من أو تساوي 0.5 درجة ) مع تقليل تكاليف المشتريات ودورة الحياة بشكل ملحوظ مقارنة بالعلامات التجارية-الراقية مثل Fujikura وSumitomo Electric.
- أولوية الكفاءة الميدانية:يعمل الهيكل المدمج وسهولة التشغيل والتوافق مع الألياف المتعددة-على تقليل متطلبات التدريب وتحسين سرعة التثبيت.
قابلة للتطوير للنشر بالجملة
مناسب بشكل خاص لمشغلي الاتصالات، ومسؤولي تكامل الأنظمة، ومشروعات شبكات الألياف الضوئية واسعة النطاق-حيث تعتبر كمية الأدوات وعائد الاستثمار أمرًا بالغ الأهمية.
