نظام كابلات MTP 12 ليف
يتم الآن نشر كابلات الألياف MTP والمكونات ذات الصلة على نطاق واسع في نظام نقل الألياف البصرية عالي السرعة. توفر كبلات MTP أداءً رائعًا أثناء نقل 40G و 100 G عبر مسافات النقل القصيرة والطويلة. ولكن هناك العديد من أنواع مكونات MTP مثل كابلات MTP ، وأشرطة MTP ، ومحولات MTP ، ولوحات تصحيح MTP ، وما إلى ذلك ، وجميع هذه المنتجات متوفرة في أنواع قطبية MTP مختلفة. يمكن للعملاء الخلط بسهولة من خلال هذه المنتجات MTP.
بالإضافة إلى ذلك ، على عكس الإرسال التقليدي المزدوج على اثنين من الألياف أو نقل BiDi على الألياف واحدة ، ينقل نظام MTP إشارة بصرية أكثر من 12 أو 24 أو أكثر من الألياف في نفس الوقت. يتم استخدام المزيد من الألياف والكابلات في نظام الكابلات MTP. وبالتالي ، لا يزال الفنيون في مركز البيانات أو غرفة الخادم يواجهون مشكلة في الصداع وهي إدارة كبل MTP. هذا المنشور هو تقديم تفاصيل نظام الكابلات MTP شائع الاستخدام - نظام كبل MTP من 12 ليفًا لفهم منتجات MTP واختيارها وإدارتها بشكل أفضل.

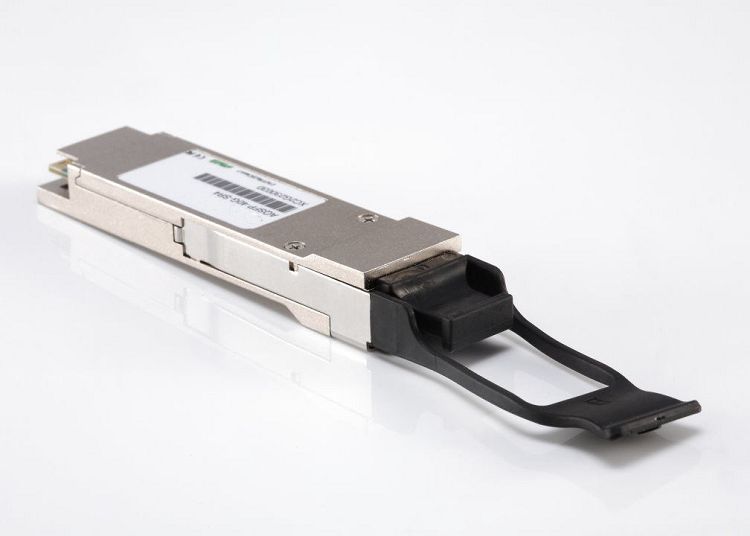

عادةً ما يتم استخدام نظام كابلات MTP من 12 ليفًا وفقًا للمعايير التالية: 40GBASE-SR4 و 40GBASE-PLRL4 و 40GBASE-PLR4. 40GBASE-SR4 يستخدم لنقل 40G في مسافات قصيرة تصل إلى 150 متر فوق الألياف OM4. يدعم 40GBASE-PLRL4 و 40 GBASE-PLR4 مسافة الإرسال على الألياف أحادية الوضع التي تصل إلى 1.4 كم و 10 كم بشكل منفصل. تستخدم هذه المعايير أجهزة الإرسال والاستقبال المتوازية 40G مع واجهات MTP ذات 12 ليفًا.
باستثناء أجهزة الإرسال والاستقبال 40G ذات واجهات MTP ذات 12 ليفًا ، هناك مجموعة واسعة من مكونات اتصال MTP ذات 12 ليفًا لنقلها. يتم استخدام كابل منتجات الكابلات MTP في العديد من التطبيقات.
كبل جذع MTP 12-Fiber: يمكن اعتبار كبل جذع MTP كبل تصحيح MTP إلى MTP كبل. يتم إنهاء كبل جذع MTP مع موصلات MTP على كلا الطرفين. يمكن أن تكون موصلات MTP من الذكور (مع دبوس دليل على واجهة الاتصال) أو أنثى (بدون دبوس دليل). كما ذكرنا أعلاه ، يمكن تقسيم كبلات MTP إلى أنواع مختلفة: Polarity A و Polarity B و Polarity C. وقد أدخل مقال سابق بعنوان "فهم Polarity في نظام MPO" قطبية مكونات MTP. يمكنك متابعة هذه المقالة حول تفاصيل قطبية MTP.
إن كابل جذع MTP الأكثر استخدامًا هو حبلا واحد من الكبل ، والذي يمكن أن يوفر ناقل حركة مزدوج 40G في نفس الوقت. هناك أيضا كابلات جذع MTP التي تتكون من عدة فروع من الكابلات. خذ على سبيل المثال كابلات جذع MTP ذات 12 ليفًا كما هو موضح في الصورة التالية. على يسار هذه الصورة ، يوجد كابل جذع MTP من 12 ليفًا وهو كابل حبلا مفرد. على يمين هذه الصورة ، يوجد كابل جذع MTP من 72 ليفًا يتكون من 6 فروع من كابل جذع MTP من 12 ليفًا.
كبل تسخير MTP 12-Fiber: كبل تسخير MTP هو طول كبل fanout مع طرف واحد إنهاء مع موصل MTP والطرف الآخر إنهاء مع عدة موصلات مثل LC و SC. تأتي كابلات تسخير MTP من 12 ليفًا أيضًا في مجموعة متنوعة من الأنواع وفقًا لنوع الألياف ونوع الاستقطاب وأنواع الموصلات. تُظهر الصورة التالية كبل ليفي مزدوج الاتجاه شائع الاستخدام MTP-4.
كاسيت MTP 12-Fiber: يشبه كاسيت MTP كبل تسخير MTP الذي يوفر أيضًا النقل بين واجهات MTP وواجهة LC أو SC. لكن كاسيت MTP يمكن أن يحمي الألياف البصرية الهشة داخل الصندوق المعدني ، ولديه متطلبات مساحة أقل من كابل تسخير MTP. تُظهر الصورة التالية كاسيت MTP-LC من 12 ليفًا.
يمكن استخدام منتجات الألياف البصرية MTP ذات 12 ليفًا في العديد من المواقف ليس فقط لشبكة الألياف 40G. فيما يلي العديد من حلول كابلات الألياف النموذجية التي تستخدم منتجات MTP ذات 12 ليفًا.
منتجات MTP 12-الألياف في 10G إلى 10G الإرسال
تُظهر الصورة التالية دليل السلك لتوصيلات 10G إلى 10G باستخدام كبلات الألياف MTP 12 ليفًا OM3 وأشرطة MTP-LC ذات 12 ليفًا. يستخدم الرابط 10G اثنين فقط من الألياف 12. في كل طرف من هذا الرابط ، يمكن توصيل ما يصل إلى ستة وحدات 10GBASE-SR SFP + بشبكة الألياف الضوئية ، مما يعني أنه يمكن إرسال ما يصل إلى 60 جيجا بايت عن طريق نظام MTP 12 الألياف التالي.
العناصر المطلوبة في هذا الرابط الألياف البصرية 10G إلى 10G
OM3 كابل الألياف 12 MTP الجذع
منتجات MTP 12-الألياف في 40G إلى 40G الإرسال
لنقل 40G إلى 40G ، وعادة ما تستخدم كابل الجذع MTP. تُظهر الصورة التالية اتصال مبدئي ICX 7750 بتبديل مسافة نقل طويلة. تستخدم أجهزة الإرسال والاستقبال QSFP-PLR4-40G المتوافقة مع Brocade على طرفي وصلة الألياف 40G هذه. يتم استخدام كبل جذع MTP OS2 ذو 12 ليفًا لتوصيل وحدات QSFP + في كل طرف.
العناصر المطلوبة في هذا الرابط الألياف البصرية 40G إلى 40G
OS2 12 الألياف كابل الجذع الخطة المتوسطة الأجل
منتجات MTP 12-الألياف في 40G إلى 10G الإرسال
في وقت ما ، لا يزال جهاز 40G مطلوبًا للتوصيل بأجهزة 10G. هنا يأخذ مثال الاتصال بين منفذ 40G QSFP + على منفذ Brocade 7750 و 10 G SFP + على Brocade Fastlron FCX6245 عبر مسافات نقل طويلة. لتوزيع إشارات 40G إلى أربعة أجهزة 10G ، جهاز إرسال واستقبال QSFP-PLR4-40G متوافق مع Brocade ، جهاز إرسال / استقبال 10G-LR SFP + متوافق مع Brocade ، كاسيت MTP-LC من 12 ليفًا ، كابل جذع MTP 12 ليفًا وأربعة وضع أحادي الاتجاه LC-LC وتستخدم كابلات الألياف التصحيح. كاسيت MTP ينقل واجهة MTP إلى واجهات LC كما هو موضح في الصورة التالية.
العناصر المطلوبة في هذا الرابط الألياف البصرية 40G إلى 10G
QSFP-PLR4-40G QSFP +
OS2 12 الألياف كابل الجذع الخطة المتوسطة الأجل
OS2 12 الألياف MTP-LC كاسيت
OS2 LC-LC كابل تصحيح الألياف
نظام كابلات MTP من 12 ليفًا هو حل فعال من حيث التكلفة وتوفير المساحة لكل من ناقل الحركة 10G و 40 G. نظرًا لأن معظم منتجات الألياف MTP يتم إنهاؤها مسبقًا من قِبل المصنع ، يمكن أن توفر هذه المنتجات التثبيت السريع وأداء الشبكة الرائع. يوفر FOCC مجموعة كاملة من منتجات الألياف البصرية MTP. يمكنك زيارة WWW.FOCC-FIBER.COM أو الاتصال focc@fiberfocc.com لمزيد من التفاصيل حول كابلات الألياف MTP.
