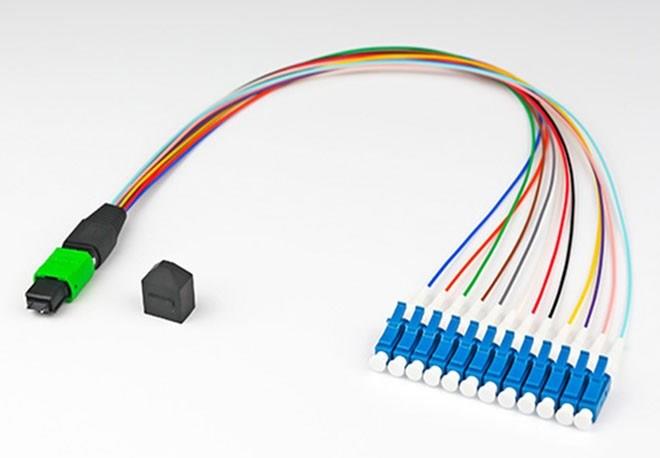

سلك التصحيح الليفي لوحدة MPO/MTP
وصف

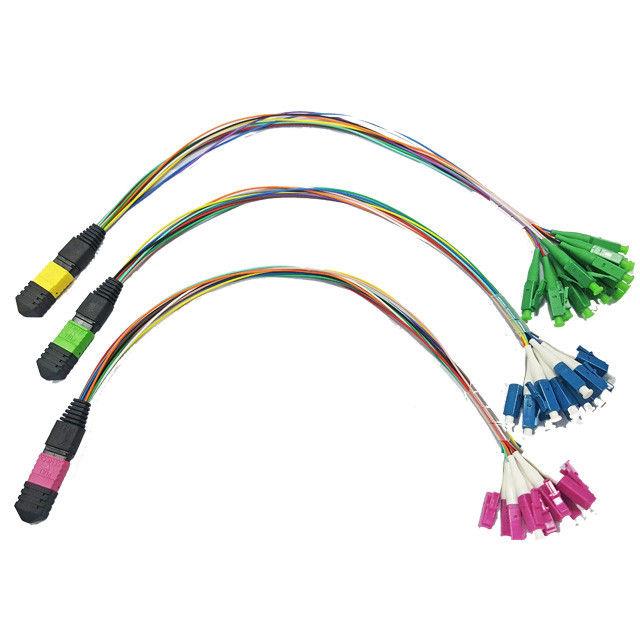

MPO/MTP إلى LC واجهة كابل إخراج المروحة الداخلية متعددة الألياف MPO/MTP مع موصلات ألياف مفردة منفصلة (LC/SC بشكل رئيسي). يتم استخدام التجميعات عادةً لربط أشرطة MTP/MPO أو اللوحات أو مجموعات الجذع الأساسية مباشرة مع منافذ المعدات النشطة، مما يوفر مساحة رف مركز البيانات المكلفة وتسهيل إدارة الألياف. يؤدي استبدال مجموعات Fan-Out لوحدة MTP/MPO التقليدية إلى تقليل مقدار التوصيل البيني مما يؤدي إلى تحسين تكلفة ميزانية الطاقة |
سلك التصحيح الليفي لوحدة MPO/MTP
|
| موصل LC منخفض فقدان الإدراج تضمن الحلقات الخزفية شديدة التحمل خسارة منخفضة ومتسقة. | ضغط إنهاء متعدد الألياف بنفس حجم موصل SC، يمكن لموصل MTP النخبة أن يستوعب 24 أليافًا، مما يوفر كثافة 24 مرة. |
تعد وصلة الألياف الضوئية ذات الوحدة MPO/MTP منتجًا مبتكرًا لتوصيل الألياف الضوئية، ومناسبة لشبكات مراكز البيانات، وشبكات 10G/40G/100G، والوصلات البينية المتوازية، والوحدات الصغيرة، والكابلات الضوئية النشطة وغيرها من المناسبات. تتمثل ميزة هذا المنتج في أنه يمكنه الاختيار بين 8-الألياف الضوئية الأساسية و12-الألياف الضوئية الأساسية، ويمكن توصيلها بشكل متقاطع ومتوازي في نفس الوقت، وهو أمر مرن وعملي للغاية.
المنتج صغير الحجم للغاية وسهل الإدارة، ومناسب بشكل خاص للسيناريوهات التي تتطلب عددًا كبيرًا من توصيلات الألياف الضوئية. في الوقت نفسه، فإن فقدان إدخال سلك تصحيح الألياف الضوئية بوحدة MPO/MTP منخفض جدًا، مما يمكن أن يقلل من فقدان نقل الإشارة، مع تلبية المتطلبات المختلفة لـ QSFP لضمان استقرار الإشارة وموثوقيتها.
في التطبيقات العملية، تحتوي وصلات الألياف الضوئية ذات المروحة الخارجية لوحدة MPO/MTP على نطاق واسع من التطبيقات. نظرًا لأنه يمكن أن يدعم شبكات 10G و40G و100G، فيمكن رؤيته غالبًا في بناء مراكز البيانات الكبيرة. وفي الوقت نفسه، نظرًا لصغر حجمه وأداء الاتصال الممتاز، فإنه يستخدم أيضًا على نطاق واسع في المعدات الصغيرة والكابلات الضوئية النشطة والسيناريوهات الأخرى.
تعد وصلة الألياف الضوئية ذات المروحة الخارجية لوحدة MPO/MTP منتجًا عمليًا للغاية يتمتع بأداء ممتاز من حيث أداء الاتصال والمرونة وسهولة الإدارة. عند بناء الشبكات والمعدات الحديثة، سيكون اختيار هذا المنتج اختيارًا حكيمًا للغاية.
ميزة
8-12 ألياف أساسية متاحة
اتصال متقاطع: AB/BA
اتصال متوازي: AB/AB
حجم صغير، وإدارة سهلة
فقدان الإدراج: يتوفر مستوى IL منخفض ومستوى IL قياسي
يمكن تخصيص طريقة الاتصال حسب متطلبات QSFP
انخفاض خسارة الإينستيرينموصل US Conec MTP 0.35 ديسيبل منخفض جدًا |
ثني الألياف الحساسةألياف ضوئية فائقة الجودة من Corning SMF-28 10.0 ملم الحد الأدنى لنصف قطر الانحناء |
برنامج اختبار مضمونفقدان الإدراج واختبار فقدان العودة فحص الوجه النهائي اختبار التداخل ثلاثي الأبعاد |
مواصفة:
أغراض | سك/لك | الخطة المتوسطة الأجل/الخطة الرئيسية للعمليات (الأمراض القياسية) | الخطة المتوسطة الأجل/الخطة الرئيسية للعمليات (النخبة) | ||||
فقدان الإدراج | سم | مم | سم | مم | سم | مم | |
اتحاد الوطنيين الكونغوليين | ناقلة جنود مدرعة | جهاز كمبيوتر | 12F,24F | 12F,24F | 12F | 24F | 12F,24F |
أقل من أو يساوي 0.3dB | أقل من أو يساوي 0.7 ديسيبل | أقل من أو يساوي 0.35 ديسيبل | أقل من أو يساوي 0.5 ديسيبل | أقل من أو يساوي 0.35 ديسيبل | |||
خسارة العودة | أكبر من أو يساوي 50 ديسيبل | أكبر من أو يساوي 60 ديسيبل | أكبر من أو يساوي 30 ديسيبل | أكبر من أو يساوي 55 ديسيبل | أكبر من أو يساوي 20 ديسيبل | أكبر من أو يساوي 55 ديسيبل | أكبر من أو يساوي 20 ديسيبل |
متانة | 500 مرة | ||||||
درجة حرارة التشغيل | -25 درجة -+70 درجة | ||||||
نوع الألياف | OS2٪2fOM1٪2fOM2٪2fOM3٪2fOM4 |
طلب
شبكات مراكز البيانات
شبكات 10 جيجا/ 40 جيجا/ 100 جيجا
الربط الموازي
وحدات مصغرة
الكابل البصري النشط
انخفاض فقدان الإدراج والأداء العالي
| كابل عالي الجودة مزود بموصل MTP تم اختباره بواسطة مقياس تداخل ثلاثي الأبعاد | يضمن موصل Elite MTP نقل إشارة مستقر. | يُستخدم عادةً لتوصيل (12)10G SFP+ بوحدة نمطية لنسخ المنافذ |
المواصفات الميكانيكية للكابل
الفيبر | المغامرة | ميني كور | ||||
أوفنب | OFNR | أوفنب | OFNR | LSZH | ||
الحد الأدنى لنصف قطر الانحناء (تثبيت) | 8 | 9.9 سم | 9.7 سم | 6.0 سم | 6.0 سم | 6.0 سم |
12 | 9.9 سم | 9.7 سم | 6.0 سم | 6.0 سم | 6.0 سم | |
الحد الأدنى لنصف قطر الانحناء (طويلة الأجل) | 8 | 6.6 سم | 6.5 سم | 3.0 سم | 3.0 سم | 3.0 سم |
12 | 6.6 سم | 6.5 سم | 3.0 سم | 3.0 سم | 3.0 سم | |
أقصى الشد (تثبيت) | 8 | 1335N | 1335N | 150N | 150N | 150N |
12 | 1335N | 1335N | 150N | 150N | 150N | |
أقصى الشد (طويلة الأجل) | 8 | 400N | 400N | 80N | 80N | 80N |
12 | 400N | 400N | 80N | 80N | 80N | |
