ما هي الاختلافات بين mpo و lc؟

إذا قضيت أي وقت في البحث عن كابلات مركز البيانات أو حاولت فقط طلب كابلات توصيل الألياف عبر الإنترنت، فمن المحتمل أنك واجهت هذين الاسمين:لك و MPO. وبصراحة؟ في المرة الأولى التي رأيت فيها موصل MPO شخصيًا، اعتقدت أن شخصًا ما قام بلحام مجموعة من الألياف معًا بطريقة خاطئة. بدا غريبا. ضخمة. لا شيء يشبه مقابس LC الصغيرة الأنيقة التي اعتدت عليها.

ولكن تكمن المشكلة في أنهم-ليسوا منافسين بالطريقة التي يفكر بها الناس. أشبه بأبناء العمومة الذين لديهم وظائف مختلفة جدًا.

موصل LC: المفضل لدى الجميع

LC لتقف على موصل لوسنت. قامت شركة لوسنت تكنولوجيز بتطويره في الماضي، وظل موجودًا لأنه... يعمل. مساحة صغيرة . 1.25ملم حلقة. آلية الدفع-السحب التي لا تتطلب منك لف أو ربط أي شيء. قمت بالنقر فوقه، لقد انتهيت.

يواجه معظم الأشخاص LC أولاً. إنه موجود في كل مكان-في شبكات الشركات، وغرف الاتصالات، ومراكز البيانات الصغيرة، وأجهزة الإرسال والاستقبال SFP. يتعامل الإصدار المزدوج (موصلان LC متصلان معًا) مع إعداد الإرسال القياسي-و-الاستقبال دون أي دراما.

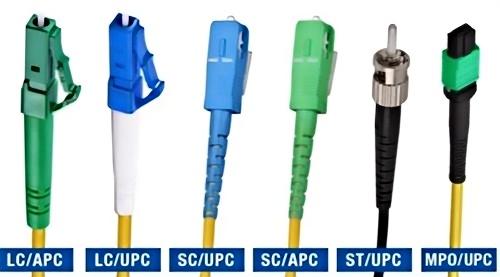

ما يجعل LC مشهورًا جدًا ليس معجزة تقنية. إنها أشياء عملية. هذا الشيء صغير جدًا مقارنة بالموصلات القديمة مثل SC أو ST. يمكنك حزم المزيد من المنافذ في اللوحة. هذا مهم عندما تكلف مساحة الرف المال.

MPO: الذي يربك الناس



MPO يعني تشغيل-الألياف المتعددة-تشغيل. أو دفع-الألياف المتعددة-تشغيل/سحب-إيقاف إذا كنت تريد الاسم الكامل الذي لا يستخدمه أحد فعليًا.

هنا يصبح الأمر مثيرًا للاهتمام.

لا يحمل موصل MPO أليافًا واحدة أو اثنتين. فهو يحمل 8، 12، 24 - وأحيانًا ما يصل إلى 72 أليافًا في قابس واحد. موصل مستطيل واحد. تصطف ألياف متعددة داخل حلقة دقيقة. الفكرة هي الكثافة. كثافة خام وعدوانية.

لماذا يريد أي شخص هذا؟ لأن مراكز البيانات الحديثة مجنونة. 40 روابط gig. 100 روابط gig. 400 gig وما بعدها. بهذه السرعات، تحتاج إلى ألياف ضوئية متوازية-ترسل في وقت واحد. سيكون تشغيل كبلات LC الفردية لكل ليف بمثابة كابوس لإدارة الكابلات. ثق بي. لقد رأيت الصور "السابقة" من مراكز البيانات التي حاولت ذلك.

الحجم مهم (لكن ليس كما تعتقد)



حلقة LC: قطر 1.25 ملم.

MPO: حلقة مستطيلة تحتوي على ألياف متعددة في مصفوفة خطية.

ستفترض سعة أكبر =، ونعم من الناحية الفنية. لكن موصلات MPO ليست "كبيرة" بالطريقة التي كانت بها الموصلات القديمة كبيرة. إنهم مدمجون فيما يفعلونه. يأخذ MPO-12 تقريبًا نفس مساحة اللوحة التي يستهلكها موصل SC واحد - ولكنه يتحرك اثني عشر ضعفًا من الألياف.

الهندسة وراء هذا ذكية حقا. دبابيس دليل الدقة. تصميمات الحلقات العائمة في الإصدارات المتميزة (هنا تأتي العلامة التجارية MTP من US Conec). تحتاج هذه الأشياء إلى محاذاة على مستوى ميكرون-عبر ألياف متعددة في وقت واحد. أخطأت في المحاذاة، وستجد نفسك تحدق في أرقام فقدان الإدراج التي ستجعلك تبكي.

عندما تستخدم بالفعل كل واحد

يهيمن LC في:

شبكات المؤسسات حيث يكون 10G هو المعيار

المنشآت الصغيرة التي لا تحتاج إلى أعداد كبيرة من الألياف

تستخدم الأنظمة القديمة-أطنانًا من البنية الأساسية الحالية LC

إلى حد كبير أي إعداد لجهاز إرسال واستقبال SFP أو SFP+

يظهر MPO عندما:

أنت تقوم بإنشاء روابط 40G/100G/400G في مركز البيانات

تعتبر كابلات خطوط الاتصال المنتهية مسبقًا-مفيدة للنشر لديك

المساحة ضيقة جدًا لدرجة أن تشغيل العشرات من الكابلات الفردية غير ممكن

أنت تقوم بتوصيل أجهزة إرسال واستقبال QSFP

ولكن هناك فارق بسيط يتخطاه معظم الأدلة: غالبًا ما يعمل MPO وLC معًا. تستخدم مراكز البيانات عادةً كبلات MPO للتشغيل الأساسي، ثم تقوم بتقسيمها إلى LC في لوحات التصحيح عبر أشرطة الكاسيت أو أسلاك المخارج. يعد تحويل MPO-12 إلى 6xLC-duplex أحد المعايير الصناعية عمليًا.

لذلك فهو ليس LC مقابل MPO. انها إل سيوMPO، اعتمادًا على مكان وجودك في مصنع الكابلات.

الصداع القطبي

ربما ينبغي أن أذكر القطبية لأنها تعرقل الناس باستمرار.

مع LC، تكون القطبية واضحة ومباشرة. لديك ألياف- للإرسال والاستقبال. اقلب اتجاه الموصل أو استخدم كابل متقاطع. منتهي.

MPO؟ حظ سعيد.

عندما يكون لديك 12 ليفًا في الموصل وتحتاج إلى الاصطفاف بشكل صحيح عند كلا الطرفين-مع مطابقة الإرسال لاستقبال كل زوج على حدة-تصبح الأمور معقدة بسرعة. يحدد TIA-568 ثلاث طرق قطبية (A وB وC) للكابلات الهيكلية. يتطلب كل منها تكوينات كابل محددة. قم بخلطها وسيصبح الرابط الخاص بك إما لا يعمل أو يحتوي على ألياف لا تتحدث مع أحد.

النقطة البيضاء الموجودة على موصلات MPO التي تحدد الموضع 1 موجودة لهذا السبب بالتحديد. مفاتيح. اتجاه دبوس. موصلات ذكر مقابل أنثى. هناك نظام كامل للحفاظ على تنظيم الأمور، وهو يعمل، ولكن هناك بالتأكيد منحنى التعلم.

الأداء: ما لا تخبرك به المواصفات

يتمتع كل من LC وMPO بأداء ممتاز عند تصنيعهما بشكل صحيح. تتراوح مواصفات فقدان الإدراج النموذجية بين 0.1-0.15 ديسيبل لموصلات LC عالية الجودة، وربما 0.25-0.35 ديسيبل لـ MPO (لكل ألياف).

إليك ما لا يعلن عنه أحد: من الصعب الحفاظ على نظافة موصلات MPO.

تلك الحلقة المستطيلة ذات 12 أو 24 نهاية من الألياف؟ يجب أن يكون كل فرد خاليًا من التلوث-. يمكن لنوع واحد من الغبار الموجود على ألياف واحدة أن يؤدي إلى تدهور الارتباط بأكمله. ولأن مساحة السطح أكبر والهندسة أكثر تعقيدًا، فإن أدوات تنظيف الألياف القياسية لا تكون كافية في بعض الأحيان.

لقد سمعت فنيين يقولون إن موصلات MPO تتطلب "صيانة عالية" وبصراحة هذا أمر عادل. يحتوي LC على نهاية ألياف واحدة للتنظيف. لدى MPO... مساحة سطحية أكبر بكثير لكي تسوء الأمور.

تعالج موصلات MTP المتميزة بعضًا من هذه الأمور باستخدام مواد حلقية أفضل وتفاوتات أكثر إحكامًا، ولكنها تكلف أكثر. في بعض الأحيان أكثر بكثير.

التكلفة والتوافر

موصلات LC رخيصة. مثل، رخيصة بشكل مدهش للمكونات البصرية الدقيقة. لقد أدت المنافسة إلى انخفاض الأسعار منذ سنوات. يمكنك الحصول على أسلاك تصحيح LC لائقة مقابل بضعة دولارات لكل منها.

كابلات جذع MPO؟ قصة مختلفة. الموصلات نفسها أكثر تكلفة. متطلبات الدقة أعلى. وأنت تدفع مقابل نهايات الألياف المتعددة في مجموعة واحدة. يكلف كابل جذع MPO عالي الجودة المكون من 24 ليفًا أموالًا حقيقية.

ولكن-وهذه هي الحجة المضادة التي يقوم بها مهندسو مركز البيانات-حيث يجب أخذ أعمال التركيب لقناة MPO واحدة مقابل اثني عشر كابلًا منفصلاً من كابلات LC في الاعتبار. الوقت هو المال. التوصيل-والتشغيل-الأنظمة التي تم إنهاؤها مسبقًا-موجود على وجه التحديد بسبب هذه الرياضيات.

المستقبل (أو ما نسميه الآن)

LC لن يذهب إلى أي مكان. هناك الكثير من القاعدة المثبتة. يوجد عدد كبير جدًا من الأجهزة التي تحتوي على منافذ SFP. وسيظل هو الرابط الأساسي لتطبيقات القناة الفردية-.

تتزايد عمليات نشر MPO. 400وتستخدم عمليات نشر G 8-ألياف و16-ألياف MPO. أحدث موصلات عامل الشكل-الصغيرة جدًا- (مثل SN-MT وMMC) هي في الأساس مفاهيم MPO متطورة ذات كثافة أعلى. تعمل مراكز بيانات الذكاء الاصطناعي بمتطلبات النطاق الترددي المجنونة على زيادة الطلب على المزيد من الألياف المتوازية.

يستمر مشهد الموصل في التطور. ولكن بالنسبة لمعظم الأغراض العملية اليوم، فإن معرفة متى يتم الوصول إلى LC مقابل MPO-أو كليهما-يغطي 95% من السيناريوهات.

لا أحد يكتب رسائل حب عن موصلات الألياف. ولكن إذا فعلوا ذلك، فإن LC سيكون الشريك الموثوق الذي يكون متواجدًا دائمًا، وسيكون MPO هو الشريك الطموح الذي يظهر عندما تكون المخاطر عالية.

استخدم أيًا كان منطقيًا لموقفك. أو كليهما. عادة كلاهما.
