MPO(الضغط على-الألياف المتعددة) عبارة عن موصل ألياف ضوئية-متعدد النواة يتكون قلبه من حلقة MT ومبيت ودبابيس توجيه.
خلفية MPO
تكتسب موصلات-الدفع-الألياف المتعددة (MPO) (المعروفة أيضًا بموصلات MTP، نظرًا لأن MTP هي علامة تجارية مسجلة لموصل MPO من شركات أخرى-معروفة) شهرة بسبب المزايا العديدة التي تقدمها لمشغلي الشبكات والمالكين وشركات التثبيت ذات السرعة العالية-. ويتم استخدامها لتوصيل أسرع الروابط، وتزويد العملاء بالخدمات والبيانات الأكثر حساسية، وتمكين الاتصال البيني عالي السرعة-، وإنشاء التكرار. تقوم المزيد والمزيد من شركات الاتصالات أيضًا بإعادة تشكيل مكاتبها المركزية في مراكز البيانات (CORDs) ونشر كابلات MPO مع 12 أو 24 أليافًا. في الواقع، أصبحت MPO بسرعة هي الموصل المفضل.
حلقات MT مصنوعة من -مواد بوليمر أو سيراميك عالية الدقة وتستوعب أليافًا ضوئية متعددة (عادةً 12/24/48 مركزًا) من خلال مصفوفة فتحة - دقيقة. يتيح هيكل التوجيه الميكانيكي إمكانية المحاذاة المتزامنة لقنوات متعددة، مما يضمن نقل منخفض لفقدان الإشارات الضوئية بين الألياف. تكمن قيمتها الأساسية في -التكامل عالي الكثافة-على سبيل المثال، يمكن لـ MPO واحد-نواة واحدة أن يحل محل 24 مركزًا أحاديًاموصلات LC، مما يوفر 90% من مساحة الرف.
مكونات MPO
تشتمل موصلات الألياف الضوئية MPO على الألياف الضوئية، والغلاف، ومجموعة التوصيل، والحلقة المعدنية، والدبابيس، وغطاء الغبار، وما إلى ذلك. ويأتي جزء الدبوس في إصدارات ذكر وأنثى. تحتوي الموصلات الذكور على دبوسين، بينما لا تحتوي الموصلات الأنثوية على ذلك.
ترميز الألوان
يمكن أن تكون موصلات MPO مشفرة بالألوان-للمساعدة في التمييز بين الأنواع والمواصفات المختلفة بسهولة. تعتبر موصلات MPO مناسبة لكل من كابلات الألياف ذات الوضع -الفردي وكابلات الألياف-المتعددة الأوضاع-المتعددة. تحتوي كابلات الألياف-المتعددة الوضع-الفردية على غلاف أصفر وعادةً ما تكون مجهزة بموصلات اتصال مادية بزاوية (APC). نظرًا لأن اللون الأصفر يمثل مواصفات OS1 أو OS2، فمن المهم قراءة مواصفات الكابل بعناية.
يستخدم بعض موفري كبلات إنهاء MPO أغلفة Erika الأرجوانية على كبلات OM4 لتمييزها بصريًا عن كبلات OM3 الزبرجد.
أنواع الموصلات
تحتوي كل سترة على ألياف بصرية متعددة، والتي تم ترميزها بالألوان-وفقًا لمعيار مشترك. نوع الموصل الأكثر شيوعًا هو MPO-12، الذي يحتوي على 12 ليفًا لكل صف. تتوفر أيضًا موصلات عالية الكثافة، تتكون من صفوف متعددة مكونة من 12 ليفًا (على سبيل المثال، 24، 36، 48). يستخدم CORD بشكل متزايد MPO-24. يتوفر أيضًا MPO-16، الذي يتكون من 16 ليفًا لكل صف. بالإضافة إلى ذلك، يتكون MPO-32 من صفين يحتوي كل منهما على 16 ليفًا.
أنواع قطبية الألياف القياسية الثلاثة الموضحة في الرسم التخطيطي هي: النوع A (المعروف باسم -المستقيم)، والنوع B (المعروف باسم المقلوب)، والنوع C (المعروف باسم الزوج الملتوي).

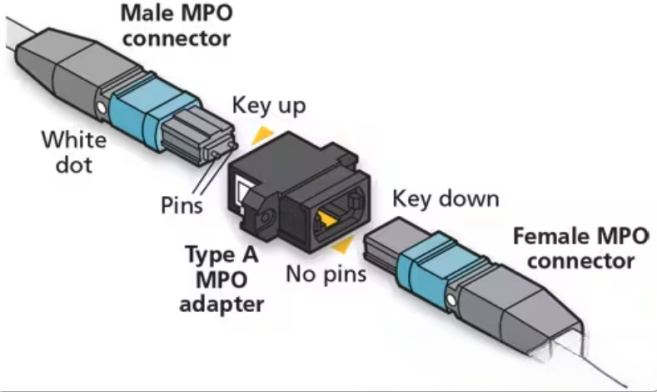

موصلات الذكور والإناث
على عكس جميع الموصلات الليفية-الذكرية المفردة-المذكرة،موصلات MPOيمكن أن يكون إما ذكرًا (مع حلقات) أو أنثى (مع فتحات توجيه مقابلة). إن إقران الموصلات الذكورية فقط بالموصلات الأنثوية هو الخطوة الأولى لتجنب الضرر (ذكر لذكر) وضمان الاستمرارية. تضمن محاذاة الحلقات أن تواجه الألياف بعضها البعض بشكل مثالي.
مفتاح الموصل
تحتوي موصلات MPO على مفتاح على أحد جانبي جسم الموصل. عندما يكون مفتاح الموصل متجهًا لأعلى (يشار إليه باسم "المفتاح لأعلى")، يتم ترتيب مواضع الألياف داخل الموصل من اليسار إلى اليمين، من الموضع 1 (P1) إلى الموضع 12 (P12). بالنسبة لموصلات MPO ذات الصفوف المتعددة، يتم ترتيب الأرقام أيضًا من أعلى إلى أسفل، أي أن الصف الأول هو P1 إلى P12، والصف الثاني هو P13 إلى P24.
يوجد مفتاح الموصل لـ MPOs التي تحتوي على 8 أو 12 أو 24 أليافًا في المنتصف. بالنسبة لـ MPOs التي تحتوي على 16 أو 32 أليافًا، يقع المفتاح على الجانب الأيسر.
بالإضافة إلى المساعدة في تحديد مواضع الألياف، يضمن المفتاح إمكانية إدخال الموصل في محول MPO أو منفذ جهاز الإرسال والاستقبال بطريقة واحدة فقط. بالنسبة لموصلات MPO APC، فإن "الذروة" التي تتكون من زاوية 8 درجات ستكون على نفس جانب المفتاح.
طرق الاتصال
يتم تصنيف كل مكون MPO فردي (العمود الفقري، المحول، سلك التصحيح) حسب النوع (A، B، أو C) للمساعدة في الحفاظ على القطبية المطلوبة بحيث يتصل جهاز الإرسال الصحيح بجهاز الاستقبال الصحيح. ومع ذلك، عند الإشارة إلى نظام -من النهاية إلى-النهاية، يشير المعيار إلى "طريقة الاتصال"، والتي يمكن أن تكون أيضًا A أو B أو C. ويجب عدم الخلط بين هذا وبين نوع كل مكون على حدة. تتوافق طريقة الاتصال A أو B أو C فقط مع نوع كابل MPO الأساسي.
طريقة -إلى-النهاية المتوازية للإشارة سيستخدم الاتصال قناة اتصال واحدة من النوع A، ومحولين متطابقين من النوع A، وسلك تصحيح من النوع A في أحد الطرفين، وسلك تصحيح من النوع B في الطرف الآخر. يُظهر هذا إعداد التزاوج "من الأعلى إلى الأسفل" لموصل MPO. تستخدم هذه الطريقة للحفاظ على قطبية الألياف.
أهمية التحقق من القطبية: ما أهمية التحقق من القطبية؟ هدفك الأساسي هو التأكد من توصيل جهاز الإرسال الصحيح (TX) بجهاز الاستقبال الصحيح (RX). من أجل نقل البيانات واستقبالها بدقة، يجب محاذاة موصلات MPO وتزاوجها بشكل صحيح. سيؤدي الاقتران السيئ إلى إعاقة إرسال الإشارة لأنه قد يتم إرسال الإشارات في الاتجاه الخاطئ.
وهذا مهم أيضًا لأن الكابل ذو القطبية المختلفة عن الكابلات الأخرى يمكنه تغيير قطبية الرابط بأكمله. على سبيل المثال، إذا كانت جميع المكونات من النوع A (كابل، محول التزاوج، وما إلى ذلك)، ولكن مكون واحد هو من النوع B، فإن الرابط بأكمله يصبح من النوع B. وكقاعدة عامة، تحافظ مكونات النوع A على قطبيتها، بينما تقوم مكونات النوع B بعكس قطبيتها.
علاوة على ذلك، عند استخدام كابلات مروحية-، انتبه دائمًا إلى القطبية من أجل التوصيلات الصحيحة؛ وإلا فقد ينتهي بك الأمر بأنواع قطبية غير صحيحة.
عواقب
تؤدي مشكلات القطبية غير المشخصة إلى زيادة النفقات الرأسمالية وعبء العمل (أي نفقات التشغيل) للفنيين. قد يقوم الفنيون بتمزيق واستبدال أسلاك تصحيح MPO باهظة الثمن-ذات المسافة القصيرة دون داعٍ، معتقدين خطأً أنها معيبة في حين أنها في الواقع تفتقر إلى القطبية الصحيحة. إذا لم يتم تصحيح مشكلات القطبية قبل التشغيل، فإن محاولة تحديد توصيلات الكابلات التي بها مشكلات قطبية بعد التثبيت تصبح لعبة تخمين محبطة ومملة.
مخطط فحص ما قبل -الاتصال
التفتيش والتنظيف
وبالنظر إلى أن 80% من مشاكل شبكة الألياف الضوئية ناجمة عن موصلات ملوثة، وأن تلوث الموصل هو السبب الرئيسي لفشل الشبكة (وفقًا لدراسة أجرتها شركة NTT Advanced Technology عام 2010)، فإن الفحص والتنظيف أمر بالغ الأهمية.
يجب قطع الروابط الهامة للتنظيف أو الإصلاح، مما قد يؤثر سلبًا على الخدمة المقدمة. يستغرق هذا وقتًا طويلاً-، والأهم من ذلك أنه يمكن تجنب هذا الموقف بسهولة.
وفقًا للمخطط المحدد في ANSI/TIA-598-D، فإن الألياف الموجودة داخل كابل الألياف الضوئية متعدد المراكز تكون مشفرة بالألوان، كما هو موضح أدناه. يعتبر الفحص والتنظيف مهمين بشكل خاص لموصلات MPO، حيث يمثل كل منفذ نقطة فشل محتملة. تخلق الألياف الإضافية مساحة سطح أكبر، مما يعني زيادة خطر التلوث والفشل. تعد الموصلات المتصلة بشكل سيء سببًا كبيرًا في فقدان الخدمة، ويكون التأثير أكبر بالنسبة لوصلات MPO، حيث يمكن أن يؤثر موصل واحد ملوث أو تالف على ما يصل إلى 12 أو 24 ليفًا.
علاوة على ذلك، لضمان أن شبكتك مقاومة للمستقبل-وتلبي-متطلبات النطاق الترددي المتزايدة باستمرار، يعد التأكد من أن الموصلات في حالة جيدة أمرًا بالغ الأهمية. نظرًا لوجود أنواع مختلفة من الموصلات في السوق، فإن استخدام أداة واحدة لفحص جميع أنواع كابلات MPO (بما في ذلك الألياف متعددة الأوضاع أو أحادية الوضع - وموصلات APC وUPC ذكر (مع دبوس) وموصلات أنثى (بدون دبوس)) يمكن أن يبسط اختبار الشبكة إلى حد كبير.
