سرعان ما أصبح اتصال كابل التصحيح بالألياف هو المعيار للاتصالات عالية السرعة في مركز البيانات ، مما يدفع الحاجة إلى منصات الشبكات عالية الكثافة. تعتبر معرفة أنواع كبلات التصحيح بالألياف - أو على الأقل أساسياتها - شرطًا الآن عند العمل مع شبكات مركز البيانات الحديثة.
كابل الألياف البصرية التصحيح (الألياف التصحيح الحبل الحبل ، الطائر البصري) لا يزال في زيادة شعبية. نظرًا لخواصها المنخفضة الخسارة والنطاق الترددي العريض ، يمكن استخدام كبل التصحيح الليفي عبر مسافات أكبر في مراكز البيانات. كما يجعلها خفيفة الوزن وصغيرة الحجم أيضًا مثالية للتطبيقات التي يكون فيها تشغيل الكابلات النحاسية غير عملي. واحدة من الفوائد الحقيقية هي حصانة التداخل الكهرومغناطيسي (EMI). تعتبر الألياف أكثر أمانًا حيث أن الضغط على كبل الألياف لقراءة إشارات البيانات يمكن أن يكون أكثر صعوبة وتكلفة.
كابل تصحيح الألياف: أفضل ما في الراحة
يؤدي توسيع نطاق مركز البيانات إلى زيادة الطلب على الألياف. يعتبر كابل الألياف الضوئية ابتكارًا رائعًا في مجال التكنولوجيا ، وسيعود بفائدة كبيرة على مركز البيانات نظرًا لمزاياه في سرعة الإرسال وعرض النطاق الترددي. دعونا نلقي نظرة عامة على كابلات الألياف التصحيح المعنية في مركز البيانات - المشترك كابل الألياف التصحيح والكابل الخاص التصحيح الألياف.

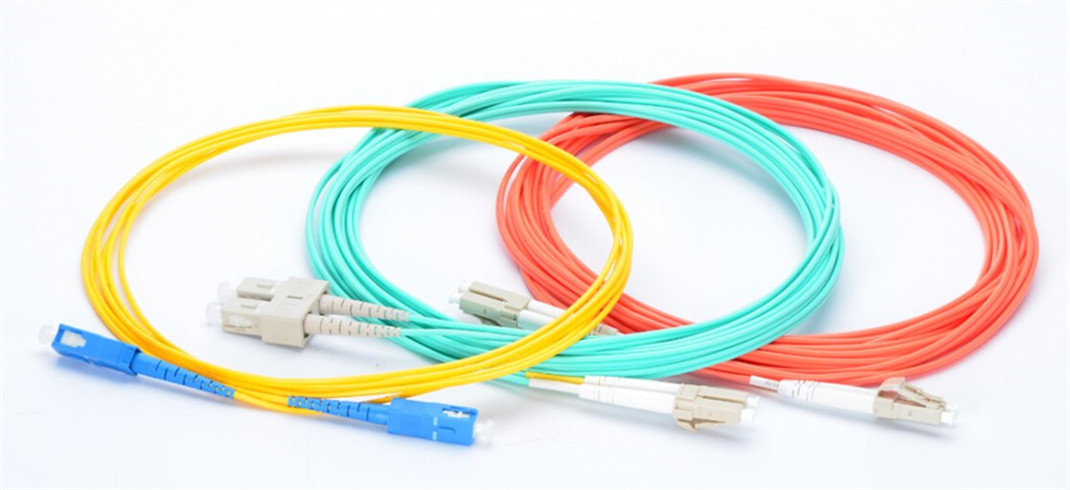

كابلات تصحيح الألياف المشتركة
توجد مجموعة رائعة من كابلات الألياف الضوئية في مراكز البيانات ، ويتم تصنيعها بخيارات متنوعة: لنوع الكبل ، ولدينا وضع واحد (OS1 ، OS2) وكابل التصحيح المتعدد (OM1 ، OM2 ، OM3 ، OM4 ، OM5) . لوضع الإرسال ، هناك كابل التصحيح البسيط والمزدوج ؛ لأنواع سترة ، الناهض ، تصنيف كامل ، PVC و LSZH متاحة ؛ وفقا لنوع التلميع ، هناك PU ، UPC و APC مصقول كابل الألياف التصحيح. بيد أن النهج الأكثر شيوعًا هو التمييز بنوع الموصل ، مثل كبلات التصحيح LC-LC وكبلات التصحيح SC-SC وكابلات التصحيح MTP.
كابلات تصحيح الألياف الخاصة
مع زيادة متطلبات النطاق الترددي ، كذلك الحاجة إلى الابتكار بين أنواع كبلات الألياف التصحيح. مواكبة هذا الابتكار ، ومعرفة الخيارات المتاحة في كثير من الأحيان يمكن أن توفر الكثير من الوقت والمال. فيما يلي بعض كابلات تصحيح الألياف الأخرى المصممة للاستخدام في ظل ظروف معينة.
وضع تكييف تصحيح الكبل
يعتبر كبل التصحيح المكيف (MCP) عبارة عن كبل مزدوج التصحيح متعدد الأوضاع له طول صغير من الألياف في وضع واحد في بداية طول الإرسال. وهي مصممة لحل المشكلة التقنية التي ينطوي عليها استخدام معدات الوضع الواحد في مصنع الكابلات الحالي متعدد الأوضاع. وهو مثالي لتطبيقات الشبكات حيث يتم نشر محاور Gigabit Ethernet مع أجهزة إرسال قائمة على الليزر. يهدف كبل التصحيح تكييف الوضع إلى دفع المسافة من محطة الألياف المثبتة خارج تطبيقاته المقصود الأصلي. إنه يسمح للعملاء بترقية تكنولوجيا الأجهزة دون تحسين مصنع الألياف. بالإضافة إلى ذلك ، فإن كابل تصحيح تكييف الوضع يحسن جودة إشارة البيانات بشكل كبير كذلك.
انخفاض الألياف التصحيح الإدراج الألياف الكبل
يحمل كابل تصحيح فقدان الألياف المنخفض الإدراج الكثير من أوجه التشابه مع كبل التصحيح الشائعة ، إذا كان الحكم فقط من خلال مظهرها. ومع ذلك ، فإن الموصلات في طرفين من الألياف مصنوعة مع خسارة ادراج منخفضة نسبيا. بفضل التقدم في تكنولوجيا الموصلات وتقنيات التصنيع ، نجحت FOCC Fiber في خفض خسارة الإدراج إلى 0.3 ديسيبل لموصلات MTP و dB 0.2 لموصلات LC و SC ، أقل بكثير من المعيار الصناعي البالغ 0.75 ديسيبل. وهو ما يسمح لمديري مركز البيانات بنشر المزيد من نقاط الاتصال في قنوات الألياف ، مما يتيح استخدام نقاط التوزيع أو التوصيلات المتقاطعة التي تزيد من خيارات التكوين المرنة بشكل ملحوظ.
جدول 1: يشير المخطط إلى عدد الوصلات التي يمكن نشرها في 10 و 40 قناة GbE عبر كبلات الألياف الليفية LC و MTP ذات الألياف المتعددة.
| الوضعية | مسافه: بعد | فقدان الألياف | الميزانية البصرية | لا. روابط LC (الخسارة المعيارية 0.5) | لا. روابط LC (خسارة منخفضة 0.2) | لا. روابط MTP (فقدان قياسي 0.6) | لا. روابط MTP (خسارة منخفضة 0.3) |
|---|---|---|---|---|---|---|---|
10G OM3 @ 850 نانومتر | 300 م | 3.5 * 0.3 = 1.1dB | 2.6 ديسيبل | 3 | 7 | ||
10G OM4 @ 850 نانومتر | 400 م | 3.5 * 0.4 = 1.4dB | 2.9 ديسيبل | 3 | 7 | ||
40G OM3 @ 850 نانومتر | 100 م | 3.5 * 0.1 = 0.35dB | 1.9 ديسيبل | 2 | 5 | ||
40G OM4 @ 850 نانومتر | 150 م | 3.5 * 0.15 = 0.525dB | 1.5 ديسيبل | 1 | 3 |
uniboot الألياف التصحيح الكابل
تجمع كابلات التصحيح بالألياف البصرية غير الموصلات بين موصلي LC الفرديين في كيان واحد. يسمح تحسين التصميم هذا بمظهر أكثر نظافة وتكوين شبكات خالية من المتاعب ، وذلك بسبب قدرتها على ضمان سلامة الاتصالات من خلال منع التكوين الخاطئ للألياف وتلقيها.

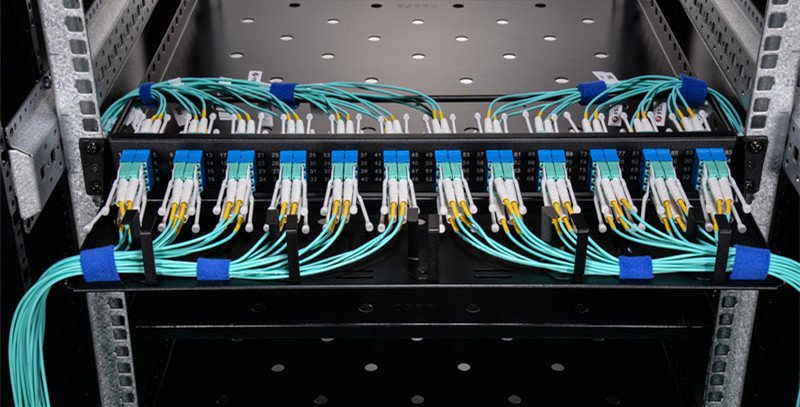

الطريق إلى إدارة الكابلات بكفاءة
ومن شأن أنظمة إدارة الكابلات الليفية القوية ذات مسارات توجيه الكبل المحددة بشكل جيد والوصول السهل إلى الألياف أن تمكّن مقدمي الخدمة من جني الفوائد الكاملة للألياف وتشغيل شبكة مربحة للغاية - سيكون من الأسهل والأسرع تحديد الاتصالات بدقة أثناء استكشاف الأعطال وإصلاحها. فيما يلي ثلاث قواعد أساسية لتحقيق كفاءة إدارة كبلات الألياف.
1. استخدام منتجات إدارة كابل التصحيح المناسبة
يوصى باستخدام منتجات إدارة الكابلات عالية الأداء والمتينة والوظيفية. يتم استخدامها في المكان المناسب لاستيعاب توجيه أسهل وتتبع كابلات التصحيح. توجد مجموعة متنوعة من منتجات إدارة الكبلات الأفقية والرأسية المتاحة. من المهم التفكير في الطريقة التي سيتم بها توجيه كبلات التصحيح ، ومتطلبات السعة (بما في ذلك النمو المحتمل) ، والتردد المقدر لتغيير أو إضافة الاتصالات.
2. الحفاظ على الكابلات المناسبة طول التصحيح في متناول اليد
احتفظ بمخزون من أطوال مختلفة من كبلات التصحيح في متناول اليد. ومع زيادة متطلبات كثافة الاتصال في الحوامل والخزائن ، فإن كيفية توجيه الكابلات المكسورة وتوجيهها يشكلان تحديًا كبيرًا. يساعد استخدام منتجات إدارة الأسلاك ، ولكننا نتحدث عادة عن الكبلات الضخمة: باستخدام سلك تصحيح 7 أو 10 أقدام عندما يعمل سلك التصحيح 4 أقدام على خلق مشاكل. القيام بذلك عدة مرات ومنتجات إدارة الأسلاك لن تكون كافية للتعامل مع الفوضى.
3. تصحيح الانضباط
يجب أن يكون لدى مديري الكبلات وعي لجعل النظافة ذات أولوية والتشبث بها. من الصعب على مديري تكنولوجيا المعلومات التفكير في الدقة عند استكشاف الأخطاء وإصلاحها أو التعامل مع انقطاع. وبصرف النظر عن المنتجات الأساسية لإدارة الكابلات وجردًا لأسلاك التصحيح ، فإن النظام الموحد لعملية الترقيع هو القاعدة الثالثة الحيوية التي ستبقي غرفة الشبكة أو مركز البيانات الخاص بك في حالة جيدة ، ويسهل الحفاظ عليه.
هل ستقوم الألياف باستبدال كابل النحاس؟
المناقشات حول هذا السؤال كانت موجودة منذ سنوات. صحيح أن الألياف الضوئية تتمتع ببعض المزايا غير المسبوقة على النحاس ، مثل السرعة الأسرع ، والتوهين الأقل ، والأقل مناعة للتداخل الكهرومغناطيسي (EMI) ، والوزن الأخف والأكثر ثباتًا. ومع ذلك ، لا يزال الكابل النحاسي يحتفظ بمركز مهيمن في العديد من التطبيقات الرئيسية. شهدت السنوات القليلة الماضية اتجاهًا متزايدًا للألياف في سوق مراكز البيانات ، وسيزيد عرض النطاق الترددي المتزايد من الحاجة إلى المزيد من الألياف. وهكذا تأخذ الألياف البصرية نسبة أعلى بكثير في مركز البيانات من الكابلات النحاسية.
أما بالنسبة للمباني الذكية ، فإن نسبة تنفيذ الألياف أعلى نسبيًا في الشبكات الأساسية العمودية ، بينما لا تزال الكوابل النحاسية تسيطر على تطبيقات الإرسال الصوتي والشبكات داخل المباني. ويتيح انتشار تطبيق Power over Ethernet (PoE) فرصًا جديدة لكبل النحاس. بما أن الكابل النحاسي قادر على نقل البيانات وكذلك توفير الطاقة الكهربائية ، فإنه يناسب إرسال الشبكة الأفقية ونهاية الجهاز. لذلك قد لا تحل الألياف محل الكابلات النحاسية بالكامل ، وسيكون هناك تعايش طويل الأمد وتطور كليهما.
