أساسيات نقل الألياف الضوئية (الجزء الثاني معرض -).

أبعاد الألياف البصرية:

1) القطر الأساسي للوضع الفردي: 9/125 ميكرومتر، 10/125 ميكرومتر

2) القطر الخارجي للكسوة (2D)=125μm

3) القطر الخارجي للطبقة الأولى-=250 ميكرومتر

4) الضفيرة: 300 ميكرومتر

5) المتعدد:

50/125 ميكرومتر، المعيار الأوروبي

62.5/125 ميكرومتر، المعيار الأمريكي

6) الشبكات الصناعية والطبية والشبكات-المنخفضة السرعة: 100/140 ميكرومتر، 200/230 ميكرومتر

7) البلاستيك: 98/1000μm، يستخدم في التحكم في السيارات

تتضمن العوامل الرئيسية التي تسبب توهين الألياف الضوئية ما يلي: الفقدان الجوهري، والانحناء، والضغط، والشوائب، وعدم الانتظام-، والربط.

الفقد الجوهري: يشير هذا إلى الفقد المتأصل للألياف، بما في ذلك تشتت رايلي والامتصاص المتأصل.

فقدان الانحناء: عندما يتم ثني الألياف، يتم فقدان بعض الضوء داخل الألياف بسبب التشتت، مما يؤدي إلى فقدانه. البثق: الخسارة الناجمة عن الانحناء الدقيق للألياف الضوئية عند تعرضها للضغط.

الشوائب: الفقدان الناتج عن الشوائب الموجودة داخل الألياف الضوئية التي تمتص الضوء المنتشر داخلها وتشتيته.

عدم-التوحيد: الخسارة الناجمة عن-معامل الانكسار غير المنتظم لمادة الألياف الضوئية.

الانقسام: الخسارة الناتجة أثناء ربط الألياف الضوئية، مثل: المحاذاة غير الصحيحة (متطلبات المحورية للألياف أحادية الوضع- أقل من 0.8 ميكرومتر)، وعدم تعامد الوجه النهائي مع المحور، والوجه النهائي غير المستوي، والقطر الأساسي غير المتطابق، وجودة لصق الدمج الرديئة.

1) بطريقة التمديد: الكابلات الضوئية الهوائية ذاتية الدعم، والكابلات الضوئية للقنوات، والكابلات الضوئية المدفونة المدرعة، والكابلات الضوئية البحرية.

2) حسب هيكل الكابل: الكابلات الضوئية الأنبوبية السائبة، والكابلات الضوئية المجدولة، والكابلات الضوئية- الضيقة، والكابلات الضوئية الشريطية، والكابلات الضوئية غير المعدنية-، والكابلات الضوئية القابلة للتفرع.

3) حسب التطبيق: كابلات بصرية للاتصالات - طويلة المسافة، وكابلات بصرية خارجية - قصيرة المسافة، وكابلات بصرية هجينة، وكابلات بصرية داخلية- للمباني. ربط كابلات الألياف الضوئية وإنهائها

يعد ربط كابلات الألياف الضوئية وإنهائها من المهارات الأساسية التي يجب على موظفي صيانة خطوط الألياف الضوئية إتقانها.

يمكن تصنيف تقنيات ربط كابلات الألياف الضوئية على النحو التالي:

1) تقنيات ربط الألياف الضوئية وتقنيات ربط كابلات الألياف الضوئية.

2) يشبه طرف كابل الألياف الضوئية ربط كابل الألياف الضوئية، لكن العملية تختلف بسبب اختلاف مواد الموصل.

أنواع وصلات الألياف الضوئية

يمكن تقسيم وصلات كابلات الألياف الضوئية بشكل عام إلى فئتين رئيسيتين:

1) وصلات الألياف الضوئية الثابتة (المعروفة بالمفاصل الميتة). يتم تحقيق ذلك عادةً باستخدام أدوات ربط الألياف الضوئية وتستخدم لتوصيلات كابلات الألياف الضوئية المباشرة.

2) مفاصل الألياف الضوئية المرنة (المعروفة بالمفاصل الحية). يتم توصيلها باستخدام موصلات قابلة للفصل (المعروفة باسم المفاصل الحية). يتم استخدامها لأسلاك تصحيح الألياف الضوئية، وتوصيلات المعدات، وما إلى ذلك.

نظرًا لعدم اكتمال وجه نهاية الألياف والضغط غير المتساوي على وجه نهاية الألياف، يكون فقدان المفصل -الربط الاندماجي للتفريغ الفردي مرتفعًا نسبيًا. حاليًا، يتم استخدام أسلوبين-لربط التفريغ. أولاً، يتم التسخين المسبق لوجه نهاية الألياف وتفريغه لتشكيل الوجه النهائي، وإزالة الغبار والحطام، وفي نفس الوقت، يضمن التسخين المسبق ضغطًا موحدًا على وجه نهاية الألياف.

هناك ثلاث طرق لمراقبة فقدان اتصال الألياف الضوئية:

1. مراقبة جهاز الربط الانصهار.

2. المراقبة باستخدام مصدر الضوء ومقياس الطاقة الضوئية.

3. طريقة قياس OTDR.

تتضمن عمليات ربط الألياف الضوئية بشكل عام خمس خطوات:

1. علاج نهاية الوجه بالألياف.

2. ربط وتركيب الألياف.

3. الربط بالألياف.

4. حماية موصلات الألياف الضوئية.

5. الاحتفاظ بالألياف الزائدة.

عادةً ما يتم إجراء ربط الكابل البصري بالكامل وفقًا للخطوات التالية:

الخطوة 1: تحديد الطول المطلوب، وتجريد الكابل البصري، وإزالة الغلاف؛

الخطوة 2: تنظيف وإزالة مادة تعبئة الفازلين داخل الكابل البصري.

الخطوة 3: تجميع الألياف الضوئية

الخطوة 4: التحقق من عدد نوى الألياف الضوئية، ومطابقة كابلات الألياف الضوئية، والتحقق من رموز الألوان بحثًا عن الأخطاء؛

الخطوة 5: تقوية الربط الأساسي؛

الخطوة 6: قم بربط أزواج الأسلاك المساعدة المختلفة، بما في ذلك أزواج أسلاك الخدمة، وأزواج أسلاك التحكم، والأسلاك الأرضية المحمية، وما إلى ذلك (في حالة وجود أي من أزواج الأسلاك المذكورة أعلاه).

الخطوة 7: ربط الألياف الضوئية.

الخطوة 8: معالجة حماية موصل الألياف الضوئية؛

الخطوة 9: معالجة تخزين الألياف الزائدة بالألياف الضوئية؛

الخطوة 10: أكمل ربط غلاف الكابل البصري؛

الخطوة 11: حماية موصل الكابل البصري.

1310 نانومتر: 0.35 ~ 0.5 ديسيبل / كم

1550 نانومتر: 0.2 ~ 0.3 ديسيبل / كم

850 نانومتر: 2.3 ~ 3.4 ديسيبل / كم

فقدان لصق الألياف الضوئية: 0.08 ديسيبل / إسفنجة

وصلة دمج الألياف الضوئية 1 لصق/2 كم

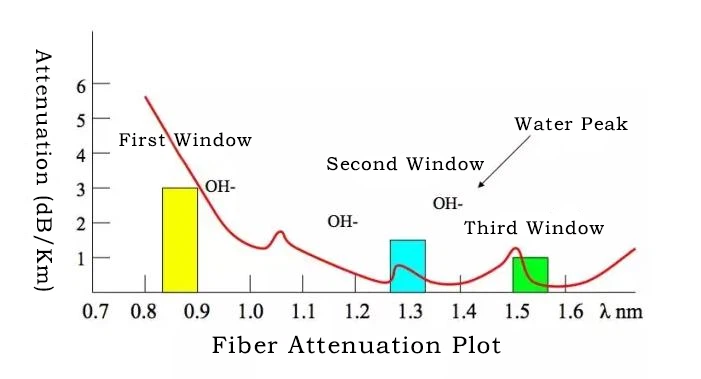

1) التوهين

التوهين: فقدان الضوء عند نقطة الاتصال بالكابل البصري. فقدان الطاقة أثناء النقل في الألياف الضوئية: ألياف أحادية الوضع -1310 نانومتر: 0.4~0.6 ديسيبل/كم؛ 1550 نانومتر: 0.2 ~ 0.3 ديسيبل / كم ؛ الألياف البلاستيكية متعددة الأوضاع: 300 ديسيبل/كم

info-701-379

2) التشتت
التشتت: اتساع عرض النطاق الترددي الناجم عن نبضة ضوئية تنتقل لمسافة معينة على طول الألياف الضوئية. هذا هو العامل الرئيسي الذي يحد من معدل الإرسال.

التشتت متعدد الوسائط: يحدث فقط في الألياف متعددة الوسائط لأن أنماط الضوء المختلفة تنتقل عبر مسارات مختلفة.

تشتت المواد: ينتقل الضوء ذو الأطوال الموجية المختلفة بسرعات مختلفة.

تشتت الدليل الموجي: يحدث لأن الطاقة الضوئية تنتقل بسرعات مختلفة قليلاً في القلب والكسوة. في الألياف ذات الوضع الواحد-، من المهم جدًا تغيير التشتت عن طريق تغيير البنية الداخلية للألياف.

G.652 نقطة التشتت الصفرية حوالي 1300 نانومتر

G.653 نقطة التشتت الصفرية حوالي 1550 نانومتر

G.654 ألياف التشتت السلبية

G.655 التشتت-الألياف المتحركة

ألياف موجية كاملة-.

3) التشتت

بسبب العيوب في البنية الأساسية للضوء، يتم فقدان الطاقة الضوئية، ولم يعد انتقال الضوء يتمتع باتجاهية جيدة.

info-621-160

البنية الأساسية لنظام الألياف الضوئية ووظائفها:

1. وحدة الإرسال: تحويل الإشارات الكهربائية إلى إشارات بصرية.

2. وحدة النقل: الوسط الحامل للإشارات الضوئية.

3. وحدة الاستقبال: تستقبل الإشارات الضوئية وتحولها إلى إشارات كهربائية.

4. أجهزة التوصيل: قم بتوصيل الألياف الضوئية بمصادر الضوء وأجهزة الكشف الضوئي ومكونات الألياف الضوئية الأخرى.

يشير الجزء الموجود قبل "/" إلى طراز الموصل الخاص بالضفيرة.

يشير الجزء الذي يلي "/" إلى طريقة المعالجة المقطعية-.

info-432-232

الموصل "SC" (الموصل المربع/الموصل القياسي/موصل المشترك) هو موصل مربع قياسي مصنوع من البلاستيك الهندسي، ويقدم مزايا مثل مقاومة درجات الحرارة العالية ومقاومة الأكسدة. تُستخدم موصلات SC عمومًا للواجهات الضوئية على جانب معدات النقل.

يشبه موصل "LC" (موصل Lucent) في الشكل موصل SC ولكنه أصغر قليلاً.

الموصل "FC" (موصل الطويق) هو موصل معدني، يُستخدم عادةً على جانب ODF. تتمتع الموصلات المعدنية بعمر دورة تزاوج أعلى من عمر الموصلات البلاستيكية.

"ST" (الطرف المستقيم) عبارة عن موصل دائري سريع التركيب، مصنوع أيضًا من المعدن.

PC (Physical Contact): Its connector cross-section is flat. Return loss: >40 ديسيبل
UPC (موصلات مصقولة للغاية): الموصل منحني. خسارة العودة: 50dB ~ 55dB
APC (AnglePolished Connector): The cross-section has an 8-degree inclined contact surface. Return loss: >60 ديسيبل

الوظيفة الرئيسية: إعادة توزيع الإشارات الضوئية. وتشمل التطبيقات الرئيسية شبكات الألياف الضوئية، وخاصة شبكات المنطقة المحلية (LAN)، وأجهزة تعدد الإرسال بتقسيم الطول الموجي (WDM).
البنية الأساسية: المقرنات هي أجهزة سلبية ثنائية الاتجاه. تتضمن الطبولوجيا الأساسية طبولوجيا الشجرة والنجمة. النوع المقابل من قارنة التوصيل هو الفاصل.

WDM-يرسل معدد الإرسال بتقسيم الطول الموجي إشارات ضوئية متعددة بترددات وألوان مختلفة داخل ألياف ضوئية واحدة. يقوم معدد الإرسال بتقسيم الطول الموجي بربط إشارات ضوئية متعددة في نفس الألياف؛ يقوم معدد الإرسال بتقسيم طول الموجة بفصل هذه الإشارات عن ألياف ضوئية واحدة.

مُضاعِف تقسيم الطول الموجي (رسم توضيحي)

info-700-204
