موصلات الألياف الضوئية من النوع MPO/MTP
تُستخدم موصلات الألياف الضوئية-عالية الكثافة التي تدعم أكثر من مركزي ألياف بصرية في موصل واحد بشكل شائع حاليًا، مع كون موصلات MPO/MTP ذات 12 مركزًا هي النوع الأكثر شيوعًا.
يُستخدم بشكل أساسي في مراكز البيانات لإنهاء كابلات الألياف الضوئية، ويدعم قنوات الألياف 40 جيجا (12 مركزًا) و100 جيجا (24 مركزًا).
تأتي موصلات MPO/MTP في نوعين: تلك التي تحتوي على دبابيس توجيه (ذكر) وتلك التي لا تحتوي على (أنثى).
موصلات MTP هي نسخة مطورة من موصلات MPO، مما يوفر أداء نقل أفضل وخسارة أقل وتحمل أعلى لكثافة الألياف. لا يمكن إنهاء موصلات MPO/MTP بالحقل-؛ وحتى مع قيام الشركات المصنعة بتطوير طرق التصنيع-ميدانية، فإنها لم تعد مناسبة للاستخدام على نطاق واسع.

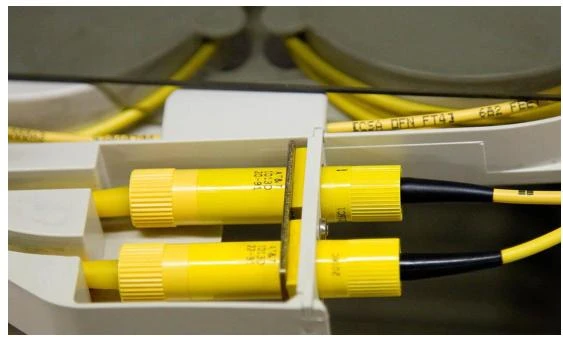

موصل الألياف الضوئية من النوع BFOC
المظهر مشابه جدًا لموصل ST، وطريقة الملاءمة- هي نفسها تمامًا. والفرق الوحيد هو أن قلب السيراميك أقصر قليلاً من موصل ST. يُستخدم بشكل عام في معدات شبكة Ethernet الصناعية، مثل المحولات الصناعية أو وحدات التحكم الدقيقة (يشيع استخدام هذا النوع من الموصلات في المعدات الصناعية -الألمانية الصنع).
DIN47256 موصل الألياف البصرية
تم تطوير هذا الموصل في ألمانيا. إن الدبوس وجلبة التوصيل لهذا الموصل لها نفس الأبعاد الهيكلية مثل نوع FC، ويتم معالجة الوجه النهائي بطحن الكمبيوتر. بالمقارنة مع الموصل من النوع FC، فإن هيكله أكثر تعقيدًا، مع وجود زنبرك متحكم في الضغط - في الهيكل المعدني الداخلي لمنع تلف الوجه النهائي بسبب ضغط التزاوج الزائد. بالإضافة إلى ذلك، هذا الموصل لديه دقة ميكانيكية أعلى، مما يؤدي إلى انخفاض فقدان الإدخال.
موصل من نوع FDDI
يتم استخدام FDDI بشكل أساسي في-أنظمة الألياف الضوئية المزدوجة الكاملة. تتوافق العمود الفقري لـ FDDI وناقل الرمز المميز IEEE 802.4 مع مواصفات ANSI 3T95 FDDI PMD.
موصل من نوع MU
يُعد موصل MU (وحدة اقتران الوحدات المصغرة)، الذي طورته شركة NTT، أصغر موصل ألياف ضوئية أحادي النواة- في العالم، استنادًا إلى موصل نوع SC الأكثر استخدامًا. يتميز هذا الموصل بغطاء بقطر 1.25 مم وآلية احتجاز ذاتية-، مما يتيح التثبيت عالي الكثافة-. باستخدام غلاف MU الذي يبلغ قطره 1.25 مم، قامت NTT بتطوير سلسلة من موصلات MU. تتضمن هذه الموصلات من نوع المقبس - لاتصالات كابلات الألياف الضوئية (سلسلة MU-A)؛ موصلات لوحة الكترونية معززة مزودة بآلية احتجاز ذاتية-(سلسلة MU-B)؛ ومآخذ مبسطة لتوصيل وحدات LD/PD والمقابس (سلسلة MU-SR). ومع التطور السريع لشبكات الألياف الضوئية نحو زيادة عرض النطاق الترددي والسعة، والتطبيق الواسع النطاق لتقنية DWDM، فإن الطلب على الموصلات من النوع MU-سينمو بسرعة أيضًا.
سيؤدي التطبيق الواسع النطاق لتقنية DWDM أيضًا إلى زيادة سريعة في الطلب على الموصلات من النوع MU-.
موصل بيكونيك
تم تطوير المنتج الأكثر تمثيلاً لهذا النوع من موصلات الألياف الضوئية بواسطة Bell Labs في الولايات المتحدة. ويتكون من سدادتين أسطوانيتين مصبوبتين بدقة مع نهايات مخروطية مقطوعة ومجموعة اقتران تحتوي على غلاف بلاستيكي مخروطي مزدوج بالداخل.
موصل الألياف الضوئية SMA
تُستخدم موصلات SMA في تطبيقات محددة ضمن أنظمة اتصالات الألياف الضوئية، مثل معدات الاختبار وشبكات البيانات والأدوات العسكرية والمعدات الطبية. تستخدم موصلات SMA في المقام الأول نوعين مختلفين من الحلقات: السيراميك والمعدن.
موصل الألياف الضوئية من النوع D4
موصل D4 هو نوع قديم من الموصلات يتميز بحلقة تحديد موقع وزنبرك للتحكم في الضغط لمنع تلف الوجه النهائي بسبب ضغط التزاوج المفرط، مما يؤدي إلى تآكل أقل. قطر الدبوس 2.0 ملم. يتكون جسم الموصل المجعد D4 من النحاس المطلي بالنيكل-ويتوفر بأكمام نهائية ملونة متنوعة.
موصل الألياف البصرية E2000
يتميز موصل الألياف الضوئية E2000 بآلية قفل الدفع والسحب- لسهولة التركيب. غلافه مصنوع من البلاستيك الهندسي، مما يسهل التركيب الكثيف. يُستخدم بشكل أساسي للألياف ذات الوضع الفردي-، ويشتمل الموصل على غطاء غبار.
OPTI-موصل الألياف الضوئية JAKC
موصل الألياف الضوئية OPTI-JACK هو نوع من موصلات الألياف الضوئية (SFF). تم استخدام موصل الألياف الضوئية OPTI-JACK لأول مرة في الألياف-إلى-تطبيقات سطح المكتب-.
موصل الألياف الضوئية VF45
تم تقديم موصل الألياف الضوئية VF-45، المعروف أيضًا باسم موصل SG (لكل TIA/EIA-604-7)، بواسطة شركة 3M في أواخر التسعينيات. يسمح باتصالات الإشارات الضوئية بدون حلقة ويفضل عمومًا استخدامه في الشبكات الضوئية عند الطرف المتلقي.
LX5
LX.5 عبارة عن موصل ألياف بصرية صغير الحجم (SFF) قوي بشكل خاص مصمم خصيصًا لتلبية المتطلبات الميدانية لصناعة تلفزيون الكابل.
في وضع العلامات على الموصلات الضفيرة، غالبًا ما نرى "FC/PC"، و"SC/PC"، وما إلى ذلك، والتي لها المعاني التالية:
يشير الجزء الموجود قبل "/" إلى نوع موصل الضفيرة.
يشير الجزء الموجود بعد "/" إلى عملية تصنيع المقطع العرضي لموصل الألياف الضوئية-، أي طريقة التلميع.
يشير "SC" إلى أن نوع الموصل الضفيري هو موصل SC، ويشير "PC" إلى عملية تصنيع المقطع العرضي لموصل الألياف الضوئية، مع كون الكمبيوتر الشخصي هو الأكثر شيوعًا.
