سأعطيك الإجابة التي يريدها الجميع: نعم، يمكن ذلك. ولكن إليك ما لا يخبرك به أحد قبل أن تنفق 40 ألف دولار على المحولات وأشرطة الكاسيت...
تلقيت مكالمة يوم الثلاثاء الماضي من مدير مركز البيانات-فلنسميه ديف لأن هذا هو اسمه بالفعل-وهو مذعور. انتهى فريقه للتو من تثبيت ما اعتقدوا أنه حل محول MTP "بسيط". ثلاثة رفوف. كان يجب أن أستغرق يومًا. استغرق منهم أربعة، ونصف الاتصالات لا تعمل.
لماذا؟ لأن ديف شاهد مقطع فيديو على YouTube حول محولات MTP التي تقلل التعقيد وفكر "ما مدى صعوبة ذلك؟"
من الصعب جدًا، كما تبين.
الشيء المتعلق بالمحولات الذي لن تخبرك به أوراق المواصفات
لقد كنت أتعمق في الألياف-لمدة تسع سنوات تقريبًا. بدأت عندما كان 10G لا يزال يعتبر سريعًا، وهو ما يؤرخني. وقد تغيرت محادثة محول MTP بالكامل كثيرًا منذ ذلك الحين، ولكن شيئًا واحدًا لم يتغير: يخلط الناس بين "كابلات أقل" و"تعقيد أقل".
انهم ليسوا نفس الشيء.
محول MTP هو حرفيًا مجرد غلاف يجمع بين اثنينموصل الخطة المتوسطة الأجلالحلقات معا. هذا كل شيء. ميكانيكيًا، إنه أمر غبي وبسيط-جانبان أنثويان (عادة)، محاذاة الأكمام من الداخل، تم ذلك. التعقيد ليس في المحول نفسه. إنه موجود في كل شيء حوله.
هنا حيث يصبح الأمر فوضويًا. يسمع معظم الأشخاص عبارة "محول MTP" ويعتقدون أنهم يشترون حلاً كاملاً. ما يشترونه بالفعل هو أحد مكونات النظام الذي يتضمن:
كابلات صندوق السيارة (التي تتمتع بالقطبية الصحيحة بشكل أفضل)
كابلات أو أشرطة الكاسيت (المزيد عن هذه الكارثة في ثانية)
لوحات التصحيح أو العبوات
من المحتمل أن تكون أنواع الموصلات مختلفة اعتمادًا على ما إذا كنت تستخدم 12 ليفًا أو 24 ليفًا
والله يوفقك إذا خلطت بين موصلات الذكور والإناث لأن البائع أرسل لك الشيء الخطأ.
في ذلك الوقت، طلبنا عن طريق الخطأ ما قيمته 15 ألف دولار من المحولات الخاطئة
ربما كان هذا في عام 2019، حيث كنت أعمل على بناء شبكة الحرم الجامعي. جامعة كبيرة، ومباني متعددة، سيتم توصيلها جميعًا بكابلات OM4 الرئيسية. خطوة ذكية، أليس كذلك؟ المستقبل-مثبت لـ 40 جيجا، 100 جيجا، كل ما يحتاجون إليه.
لقد حددنا وحدات كاسيت mtp لـ IDFs-من النوع المكون من 12 ليفًا لأن النشر الأولي كان 10G واعتقدنا أننا سنملأها تدريجيًا. أمرت حفنة منمقرنة الخطة المتوسطة الأجلمحولات للذهاب معهم.
ثم ظهرت المفاتيح على. 40منافذ G. بصريات QSFP+ مع...انتظر...الخطة المتوسطة الأجل-24واجهات.
ترى إلى أين يتجه هذا؟
كانت البنية التحتية للكاسيت لدينا بالكامل مكونة من 12 ليفًا. تحتاج بصريات التبديل إلى اتصالات 24 ليفًا. انتهى بنا الأمر إلى طلب جميع أشرطة الكاسيت الجديدة، وكابلات الاختراق المختلفة، ونعم، محولات مختلفة. وحدات قارنة التوصيل mtp المكونة من 12 ليفًا التي قمنا بتركيبها بالفعل؟ عديمة الفائدة لهذا النشر.
تجاوز التكلفة: حوالي 23 ألف دولار أمريكي بمجرد مراعاة الشحن السريع والعمالة لمبادلة كل شيء.
الدرس؟ تعمل محولات MTP على تقليل التعقيد إذا-وهذا أمر كبير إذا-فهمت بالفعل مسار الإشارة بالكامل من منفذ التبديل إلى منفذ التبديل. أحد الافتراضات الخاطئة حول عدد الألياف قد يخطئ.
عندما تجعل المحولات حياتك أسهل بالفعل
حسنًا، ما يكفي من قصص الرعب. دعونا نتحدث عن متى تعمل هذه الأشياء بالفعل.
لقد قمت بتركيب نظام الهوائي الموزع في الصيف الماضي للملعب. مطلوب لتشغيل الألياف إلى 40+ عقد الهوائي، وجميعها تتصل مرة أخرى برأس مركزي. تحتاج كل عقدة إلى 4 ألياف (أزواج مزدوجة للتكرار).
النهج التقليدي؟ 40 كابل LC مزدوج منفصل. هذا يعني 80 موصل LC للإنهاء، و40 كابلًا للتوجيه والإدارة، ولوحة توصيل تبدو وكأن شخصًا ما ألقى حفنة من خط الصيد عليها.
ما فعلناه بالفعل: تشغيل ثلاثة صناديق من 24 ليفًا باستخدامالخطة المتوسطة الأجل 24الموصلات على كلا الطرفين. في النهاية، قم بكسرها باستخدام أشرطة الكاسيت إلى LC. في الأطراف البعيدة، نفس الشيء-يتم تحويل أشرطة الكاسيت من MTP إلى LC لمعدات الهوائي.
إجمالي وقت التثبيت: ربما 60% مما كان يمكن أن يكون مع الكابلات الفردية. إدارة الكابلات؟ فرق الليل والنهار . ثلاثة كابلات جذعية سميكة- مقابل 40 كابل توصيل فردي.
هل قلل من التعقيد؟ الجحيم نعم. نظرًا لأن التعقيد الذي أزلناه-توجيه الكابلات المادية، ووقت الإنهاء، وعدد الموصلات-كان التعقيد الذي كان يقتلنا بالفعل في تلك المهمة.
محادثة الكاسيت لا أحد يريد أن يجريها
إليك الشيء الذي يزعجني بشأن كيفية تسويق محولات MTP: الجميع يركز على المحول نفسه ويتجاهل الأشرطة، حيث يحدث معظم سحر الاتصال الفعلي.

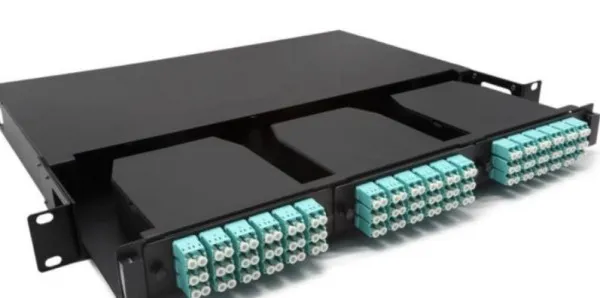

انكاسيت MTPهي في الأساس وحدة صغيرة تعمل على تحويل اتصال MTP-المتعدد الألياف إلى منافذ LC أو SC فردية. لديك جانب MTP يواجه العمود الفقري، ومنافذ LC تواجه أجهزتك. في الداخل، هناك مجموعة من خرائط الألياف التي (نأمل) تحافظ على القطبية الصحيحة.
تكمن المشكلة في وجود أنواع مختلفة من أشرطة الكاسيت-النوع A والنوع B والنوع C-ويتعاملون مع القطبية بشكل مختلف. امزجهم و... حسنًا، لن تقضي وقتًا ممتعًا.
لقد رأيت فنيين ينتزعون أي شريط موجود على الرف دون التحقق من النوع، ثم يقومون بتثبيته، ثم يقضون ثلاث ساعات في استكشاف الأخطاء وإصلاحها بسبب عدم ظهور الرابط. المحول يعمل بشكل جيد. كان الكاسيت يقوم فقط بتعيين Tx إلى Tx بدلاً من Tx إلى Rx.
ولا تجعلني أبدأ فيالخطة المتوسطة الأجل 16التكوين الذي حاول أحد البائعين دفعه قبل بضع سنوات. ستة عشر أليافًا. ومن طلب ذلك؟ ليس اثني عشر، وليس عشرين-أربعة، بل ستة عشر. لقد مات بسرعة كبيرة لأنه لم يكن أحد يرغب في تخزين ثلاثة أنواع مختلفة من أشرطة الكاسيت، ولكن لفترة من الوقت تسبب في الكثير من الارتباك.
ما الذي يقلل فعليًا من التعقيد (حرق: لا يقتصر الأمر على الأجهزة فقط)
هل تريد أن تعرف ما الذي يقلل بالفعل من التعقيد في نظام الخطة المتوسطة الأجل؟ التوثيق.
أعرف، إجابة مملة. ولكن هذا صحيح.
لقد دخلت إلى مراكز بيانات تتمتع ببنية أساسية رائعة لـ MTP-والكثافة المناسبة، وإدارة جيدة للكابلات، والأعمال-ولكن بدون أي وثائق. لا أحد يعرف أي كابل رئيسي يذهب إلى أين، أو ما هي طريقة القطبية المستخدمة، أو حتى عدد الألياف المستخدمة مقارنة بالألياف المتاحة.
لذلك عندما يحتاجون إلى إضافة سعة، لا يمكنهم استخدام البنية التحتية الحالية لأنهم لا يثقون بها. وينتهي بهم الأمر بتشغيل كابلات جديدة جنبًا إلى جنب مع عناصر MTP، مما يؤدي إلى هزيمة الغرض بأكمله.
قارن ذلك بالمنشأة التي عملت معها الشهر الماضي. حجم متوسط-، ربما إجمالي 8 رفوف. إنهم يستخدمون محولات MTP، لكن لديهم:
يتم تصنيف كل كبل قناة رئيسي بالمصدر والوجهة وعدد الألياف
طريقة القطبية موثقة على لوحة التصحيح
ورقة Excel بسيطة لتتبع الألياف المستخدمة
صور لأنواع الكاسيت المثبتة في كل موقع
عندما احتاجوا إلى إضافة ثلاثة اتصالات تبديل جديدة، استغرق الأمر منا 30 دقيقة تقريبًا. لقد ألقيت نظرة على المستندات، وعثرت على الألياف المتاحة، وقمت بتركيب كابلات الفصل الصحيحة، وتم ذلك.
هذا هو الحد من التعقيد. ليس لأن المحول سحري، ولكن لأن النظام مفهوم.
السر القذر حول كثافة الميناء
تحب المواد التسويقية التحدث عن كيف تمنحك محولات MTP كثافة مذهلة للمنافذ. "تناسب 12 وصلة في مساحة واحدة!" ونعم، صحيح من الناحية الفنية.
لكن إليكم ما لم يذكروه: في مرحلة ما، تصبح هذه الكثافة مشكلة.
لقد كنت في إحدى المنشآت العام الماضي-ولم أذكر أسماء-حيث كانت الكثافة السكانية كبيرة-. رف تلو الآخر من الأشرطة ذات العدد الكبير-، كل شيء معبأ بإحكام قدر الإمكان. تبدو مثيرة للإعجاب.
ثم فشل شيء ما. أصبح منفذ التبديل سيئًا، وكان هناك حاجة لاستبدال الكاسيت. لم يتمكن الفنيون حتى من إدخال أصابعهم هناك لتحرير المزلاج. اضطررت إلى إيقاف تشغيل المعدات المجاورة فقط للوصول إليها.
ولا تتحدث معي عن محاولة تنظيف موصلات MTP عند تركيبها في تكوينات عالية الكثافة-. أنت بحاجة إلى أدوات التنظيف الخاصة هذه، ولكن ليس هناك مجال لاستخدامها بشكل صحيح عندما يكون كل شيء مكتظًا ببعضه البعض.
في بعض الأحيان، تكون المساحة الضائعة الصغيرة في الواقع ميزة، وليست خطأً.
فهل يجب عليك استخدام محولات MTP أم لا؟
يعتمد على. وأنا أعلم أن هذه هي الإجابة الأكثر إزعاجًا، لكنها الحقيقة.
إذا كنت تقوم ببناء بنية تحتية أساسية تربط عدة طوابق أو مباني؟ بالتأكيد استخدم الخطة المتوسطة الأجل. إن نهج المحول والكاسيت منطقي تمامًا. أنت تقوم بدمج المئات من أزواج الألياف المحتملة في كابلات جذعية يمكن التحكم فيها.
إذا كنت تقوم بتوصيل المفاتيح في رفوف مجاورة وكنت تتحدث فقط عن 20-30 وصلة ألياف؟ ربما فقط استخدم وحدة LC المزدوجة ثم اتصل بها يوميًا. قد لا تستحق تكلفة المكون الإضافي وتعقيد الخطة المتوسطة الأجل كل هذا العناء.
السؤال ليس "هل تعمل محولات MTP على تقليل التعقيد؟" السؤال هو "هل تقلل من التعقيد بالنسبة لموقفي المحدد؟"
وبصراحة؟ في بعض الأحيان يكون الجواب لا. لقد قمت بنزع البنية التحتية للخطة المتوسطة الأجل، بما في ذلكالخطة المتوسطة الأجل24الإعدادات التي تمت هندستها بشكل زائد عن الحد-من أجل النشر، وتم استبدالها بكابلات مزدوجة بسيطة. جعل حياة الجميع أسهل.
الأشياء التي أتمنى أن أعرفها عندما بدأت
إذا كنت تسير في مسار محول MTP، فإليك نصيحتي الفعلية:
اختر عدد الألياف لديك والتزم به.لا تخلط بين البنية التحتية المكونة من 12 و24 ليفًا إلا إذا كنت مضطرًا لذلك. نعم، توجد محولات للتحويل فيما بينها، ولكن كل تحويل يمثل نقطة أخرى لفشل محتمل.
قم بشراء مستلزمات التنظيف في نفس الوقت الذي تشتري فيه المحولات.ليس لاحقا. نفس الوقت. تعد موصلات MTP أكثر حساسية للتلوث من LC. لقد فشلت الاتصالات بسبب عطس شخص ما بالقرب من منفذ محول مفتوح. (حسنًا، ربما أبالغ قليلًا، لكنك تفهم النقطة.)
تسمية كل شيء.وأعني كل شيء. حتى لو كنت تعتقد أنك سوف تتذكر. لن تفعل ذلك.
اختبر قطبيتك قبل التثبيت.احصل على وصلة اختبار وتأكد من أن الكاسيت أو كابل الاختراق يقوم بما تعتقد أنه يفعله. يعد الاختبار بعد التثبيت عندما لا تتمكن من رؤية وجوه نهاية الطويق أمرًا بائسًا.
ميزانية التدريب.إذا كان فريقك لا يعرف كيفية العمل مع MTP، فإن تقليل التعقيد الذي تأمل فيه سوف يتبخر في المرة الأولى التي يحتاج فيها شيء ما إلى استكشاف الأخطاء وإصلاحها.
وشيء آخر: احتفظ بقطع الغيار في متناول اليد. إن وجود شريط إضافي أو اثنين يمكن أن ينقذ مؤخرتك عندما يقوم شخص ما بإتلاف الطويق حتماً. طلب البدائل يستغرق وقتا. التوقف يكلف المال.
الفكر النهائي
محولات MTP هي أدوات. أدوات جيدة، عادة. ولكن مثل أي أداة، يمكنها أن تجعل الأمور أفضل أو أسوأ اعتمادًا على كيفية استخدامك لها.
ستؤدي إلى تقليل التعقيد المادي-باستخدام عدد أقل من الكابلات وكثافة أفضل وإدارة أفضل للكابلات. ولكنها قد تزيد من التعقيد التشغيلي إذا لم يكن فريقك مستعدًا لها.
بعد كل هذه السنوات، قاعدتي الأساسية: إذا كنت تتساءل عما إذا كانت محولات MTP ستجعل الأمور أكثر بساطة، فمن المحتمل أن تكون الإجابة نعم للتثبيت ولا للصيانة إلا إذا استثمرت في التدريب والتوثيق.
إصنع من ذلك ما شئت.
بالمناسبة، لقد كنت أقول "محول MTP" طوال هذا لأن هذا هو ما يسميه الجميع في هذا المجال. من الناحية الفنية، تعد MTP علامة تجارية لشركة US Conec والمصطلح العام هو MPO. ولكن إذا قلت "محول MPO" فإن نصف الأشخاص الذين يقرؤون هذا لن يعرفوا ما كنت أتحدث عنه، لذا... إنه MTP.
