I. التعريف والمبادئ الأساسية للاستقطاب-المحافظة على الألياف الضوئية
الاستقطاب-الحفاظ على الألياف الضوئية (PMOF) عبارة عن ألياف ضوئية متخصصة تحافظ على حالة الاستقطاب المستقرة أثناء النقل البصري من خلال تعزيز الانكسار المزدوج. مبدأها الأساسي هو استخدام هياكل شديدة الانكسار (مثل مناطق الضغط أو عدم التماثل الهندسي) لتحليل الضوء المستقطب خطيًا إلى أوضاع متعامدة تنتشر على طول المحور السريع (سرعة الضوء السريعة) والمحور البطيء (سرعة الضوء البطيئة). ومن خلال قمع الاقتران بين هذين الوضعين، يظل اتجاه الاستقطاب دون تغيير.
الانكسار المزدوج وطول الضربة: يتم تعريف معامل الانكسار المزدوج (B) على أنه فرق معامل الانكسار الفعال بين المحورين السريع والبطيء (B=|nx - ny|). يمثل طول النبضة (LB=lect/B) مسافة الإرسال التي يصل عندها فرق الطور بين الوضعين إلى 2π. كلما زاد الانكسار المزدوج، كان أداء الاستقطاب-أفضل [الاقتباس:7][الاقتباس:18]. **الفرق عن الألياف العادية**: تسبب الألياف العادية اضطرابات في حالة الاستقطاب بسبب الانكسار المزدوج العشوائي، في حين أن الاستقطاب-الذي يحافظ على الألياف، حسب التصميم، له محور انكسار مزدوج ثابت. وهذا يجعله مناسبًا للتطبيقات الحساسة للاستقطاب-مثل مقاييس التداخل والليزر، ولكنه يعاني من خسائر أعلى ويتطلب محاذاة استقطاب صارمة.
ثانيا. أنواع وهياكل الاستقطاب-المحافظة على الألياف
1. الأنواع الشائعة

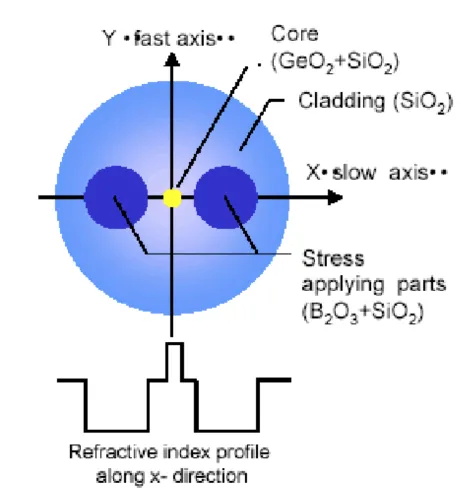

الباندا:يتم إنشاء الانكسار المزدوج من خلال مناطق الإجهاد المتناظرة (عادةً ما تكون مخدرة بالبورون-) على جانبي القلب. وهذا مناسب للإنتاج على نطاق واسع- وهو النوع السائد في بلدي.
القوس-ربطة العنق:منطقة الضغط على شكل-ربطة عنق-، مما يؤدي إلى تأثير انكسار مزدوج أقوى.
حافة -ألياف الثقب:تحتوي الكسوة على فتحات هواء متناظرة، والتي تنظم الانكسار المزدوج من خلال الضغط وتوفر حساسية عالية.
الاستقطاب البلوري الضوئي-المحافظة على الألياف:بناءً على انكسار الشكل، فهو يتمتع بمقاومة قوية للتدخل البيئي ومناسب لظروف درجات الحرارة القصوى.
2. فئات أخرى
● استنادًا إلى معامل الانكسار المزدوج، يتم تقسيمه إلى ألياف انكسار مزدوج عالية- (B≈10⁻⁴–10⁻³) وألياف انكسار مزدوج منخفضة-. يتم تحقيق الأول من خلال قلب بيضاوي أو إجهاد غير متماثل.
ثالثا. معلمات الأداء الرئيسية
1. نسبة الانقراض (PER)
يعد هذا مؤشرًا أساسيًا لقياس قدرة الحفاظ على الاستقطاب-، والذي يتم تعريفه على أنه نسبة شدة الضوء القصوى في حالات الاستقطاب المتعامد (بالديسيبل). كلما ارتفع معدل PER، زادت قوة-قدرة الحفاظ على الاستقطاب، والتي تتأثر بالعوامل التالية:
● الانكسار المزدوج (كلما زاد حجم B، زاد معدل PER).
● دقة محاذاة الألياف (يجب أن يكون الخطأ الزاوي θ بين المحورين السريع والبطيء صغيرًا للغاية).
2. الاستقرار البيئي
التغيرات في درجة الحرارة والإجهاد يمكن أن تسبب تداخلًا (حالة الاستقطاب). -الاستقطاب عالي الجودة-يجب أن يحافظ الحفاظ على الألياف على أداء مستقر في درجات حرارة تتراوح من -45 درجة إلى +85 درجة .
تتوافق الخواص الميكانيكية تمامًا مع عمر الخدمة البالغ 25 عامًا.
أداء درجة الحرارة
رابعا. التطبيقات الرئيسية
1. استشعار الألياف الضوئية
● جيروسكوب الألياف البصرية:وهو أحد المكونات الأساسية لأنظمة الملاحة بالقصور الذاتي العسكرية، ويعتمد على -التحكم عالي الدقة في الاستقطاب-الذي يحافظ على الألياف.
● الألياف الضوئية المائية:يستخدم للكشف عن السونار، ويتطلب صيانة حالة الاستقطاب لمسافات طويلة-.
2. الاتصالات البصرية
● أنظمة DWDM/EDFA:يؤدي الاستقطاب-المحافظة على الألياف إلى تقليل الخسارة المعتمدة على الاستقطاب- وتحسين جودة الإشارة.
● انتقال بصري متماسك:على سبيل المثال، يتطلب الاتصال الكمي محاذاة استقطابية صارمة.
3. تطبيقات أخرى
● قياس التداخل، والأدلة الموجية المستوية، ومرنانات الليزر.
خامساً: التحديات التقنية واتجاهات التنمية
1. عملية التحضير
● يتطلب الرسم التشكيلي تحكمًا دقيقًا في التناظر الهندسي (على سبيل المثال، موقع منطقة الضغط في ألياف الباندا).
● تمثل تقنية سحب الألياف البلورية الضوئية تحديًا تقنيًا، ولكنها تتمتع بقدرة أفضل على التكيف البيئي.
2. الاختراق المحلي
حققت بلدي إنتاجًا ضخمًا من ألياف الباندا-الاستقطاب-التي تحافظ على الألياف، ولكن المنتجات-المتطورة (على سبيل المثال، الألياف الضوئية للجيروسكوبات) لا تزال بحاجة إلى تحسين الأداء.
3. اتجاهات البحث الناشئة
● توحيد قياسات اقتران الوضع لعدد قليل من -استقطاب الوضع-المحافظة على الألياف.
● تطبيق تشتت Brillouin المحفز (SBS) على عدم التبادلية في الاستقطاب-المحافظة على الألياف.
سادسا. احتياطات الاتصال والاستخدام
● الاستقطاب-صيانة الموصلات:محاذاة دقيقة للمحاور السريعة والبطيئة (خطأ θ<1°) is required to maintain a high extinction ratio.
● طحن وتفتق:يتطلب استقطاب الجهاز-الحفاظ على الألياف توازنًا بين أداء الاستقطاب والقوة الميكانيكية.
يلخص هذا القسم المبادئ والتصميم والتطبيقات والتقدم التكنولوجي للألياف التي تحافظ على الاستقطاب-، مع الاستشهاد بالتحليل الأكاديمي ومعايير الصناعة والوثائق الفنية للشركة المصنعة. لمزيد من المعلومات حول أنواع محددة أو حالات التطبيق، يرجى الرجوع إلى الأوصاف التفصيلية على صفحات الويب ذات الصلة.
