GYTA / S 53 / GYDTA / GYDTS 4-288C - كابل الألياف الضوئية الخارجي

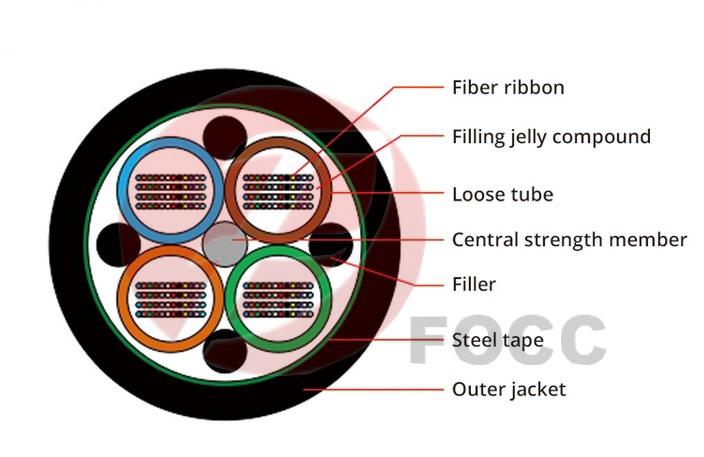

GYDTS. يتم وضع الشريط 4 و 6 و 8 و 12 في لوزيت مصنوع من البلاستيك عالي معامل. تمتلئ الأنابيب بملء بلاستيك مقاوم للماء. يتم وضع الأنابيب مع مركب تعبئة مقاوم للماء. يوجد سلك صلب ، مغلف في بعض الأحيان بالبولي إيثيلين (PE) للكابلات التي تحتوي على عدد كبير من الألياف ، في وسط النواة كعضو في القوة المعدنية. تقطعت بهم السبل الأنابيب (والحشو) حول memebr قوة في جوهر الكابل المدمجة ودائرية. يتم تطبيق صفح من البولي إيثيلين الألومنيوم (APL) حول قلب الكبل ، والذي يحتوي على مركب تعبئة لحمايته من مقابس الماء. بعد ذلك ، يتم إكمال الكابل بغمد PE.
 |  |
 | |
مميزات:
1. الأداء الميكانيكي جيد ، خصائص درجة الحرارة.
2. عالية القوة أنبوب فضفاض مقاوم للتحلل المائي.
3. مجمع خاص ملء أنبوب ضمان حماية حرجة من الألياف.
4. هيكل مدمج خاص مصمم جيد في منع الأنابيب الفضفاضة من التقلص.
5.PE غمد يحمي الكابل من الأشعة فوق البنفسجية.
6. يتم اتخاذ التدابير التالية لضمان كابل للماء ؛
أسلاك الفولاذ المستخدمة كعضو القوة المركزية.
ب. تفقد أنبوب ملء مجمع.
c.100 ٪ ملء الكابلات الأساسية.
d.APL حاجز الرطوبة.
المعايير:
يتوافق مع معيار IEEE1222-2004 وكذلك IEC 60794-1
هيكل الكابلات القياسية
| إزداد بنسبة 2 الألياف | tutubes + الحشو | عدد الألياف في الأنبوب | قطر الكابل (مم) | وزن الكابل (كجم / كم) | قوة طويلة / قصيرة الأجل (N) | سحق resistabce طويلة / قصيرة الأجل (n / 100 ملليمتر) |
سلسلة من 6 شرائط الألياف | ||||||
| GYDTA 6 ~ 120Xn-6F | 5 | 24 | 15.6 | 233 | 600/3000 | 300/1000 |
| GYDTA-126 ~ 144Xn-6F | 6 | 24 | 16.8 | 273 | 600/3000 | 300/1000 |
| GYDTA-150 ~ 180Xn-6F | 5 | 36 | 18.0 | 312 | 600/3000 | 300/1000 |
| GYDTA-186 ~ 216Xn-6F | 6 | 36 | 19.5 | 360 | 600/3000 | 300/1000 |
| GYDTA-222 ~ 240Xn-6F | 5 | 48 | 19.9 | 371 | 600/3000 | 300/1000 |
| GYDTA-246 ~ 288Xn-6F | 6 | 48 | 21.6 | 429 | 600/3000 | 300/1000 |
| سلسلة من 12 شرائط الألياف | ||||||
| GYDTA-12 ~ 288Xn-12F | 4 | 72 | 18.6 | 315 | 600/3000 | 300/1000 |
| GYDTA-300 ~ 360Xn-12F | 5 | 72 | 20.3 | 376 | 600/3000 | 300/1000 |
| GYDTA-372 ~ 432Xn-12F | 6 | 72 | 22.1 | 437 | 600/3000 | 300/1000 |
| GYDTA-444 ~ 576Xn-12F | 4 | 144 | 23.8 | 499 | 600/3000 | 300/1000 |
ملاحظة: يشير 1.suffix Xn إلى نوع الألياف ويرى التفاصيل في الرسم التوضيحي لترميز الكبلات FOCC
2.Xn ينقل نوع شرائط الألياف ، eg4F يدل على 4 شرائط ألياف
3. يتم تطبيق الشريط الليفي 4 أو الشريط الليفي 6 في الكبل مع عدد الألياف تحت 300 مع تطبيق الشريط الليف 12 في الكبل مع عدد fiebr أكثر من 300.
كولور الألياف تحديد أنبوب فضفاض مع FOCC
يمكن تحديد الألياف في الكابلات عن طريق تحديد اللون القياسي وفقًا لمعيار YD / T901-2001.
تحديد لون قياسي
ملاحظة: أ. عندما يكون عدد الألياف في أنبوب فضفاض واحد أقل من 12 ، يتم تحديد الألياف من لون NO.1 على دفق.
ب. في تحديد اللون القياسي ، يمكن استبدال اللون الأبيض رقم 6 بلون الطبيعة ، والذي يطلق عليه تحديد اللون القياسي W.
التعرف على الأنابيب فضفاضة في كابل
يمكن التعرف على الروب السائب في الكبل بواسطة كروماتوجراف عموم
كروماتوغرافيا تجريبية
عموم الكروماتوجرافي
الوضعية:
اتصالات شبكة محلية (LAN) لمسافات طويلة.
تطبيق جوي وقناة / قناة.
