وحدة 5G WDM LGX من FOCC هي تقنية مضاعفة لتقسيم الطول الموجي تستند إلى TFF (مرشح غشاء رقيق) ، وهي تستخدم نطاق تشتت صفري ، وتباعد قناة يتراوح بين 50 و 100 جيجاهرتز ، ولديها مجموعة متنوعة من أحجام العبوات وخيارات الطول الموجي ؛ في ظل بيئة 5G الحالية ، تقوم FOCC بتطوير سلسلة من طرفية المكاتب المركزية (COT) وقاعدة منتجات المحطة الطرفية عن بُعد (RT) بناءً على طلب السوق. يمكن أن تزيد من منفذ تمديد 4G (EXT) ومنفذ OTDR وغيرها حسب متطلبات العميل.
 |  |
حجم المنتج
الامتثال للمعايير الدولية
تتوافق وحدة 5G WDM LGX من FOCC مع RoHS و Satisfies TelcordiaGR-1209 و GR-1221.
تباعد القناة 50、100GHz w طول موجة التشتت صفر النطاق
وحدة 5G WDM LGX تستخدم الطول الموجي للتشتت الصفري لجعل الإشارات الضوئية أكثر ثباتًا واستقرارًا في عملية النقل وتجنب الإشارات المتبادلة ؛ يمكّن الفاصل الزمني للقنوات من 50 إلى 100 جيجا هرتز العملاء من الحصول على مزيد من خيارات القنوات وزيادة سعة الإرسال ذات الطول الموجي للتشتت صفر.
 |  |
8CH + EXT WDM COT LGX (12 قطعة LGX قابلة للتركيب على حامل 19 '' 1U) |
|
16CH + EXT WDM COT LGX (3pcs LGX قابلة للتركيب على حامل 19 '' 1U) |
هيكل المسار البصري اختياري ； للتخصيص |
سهلة التركيب 、 تحديد الهوية

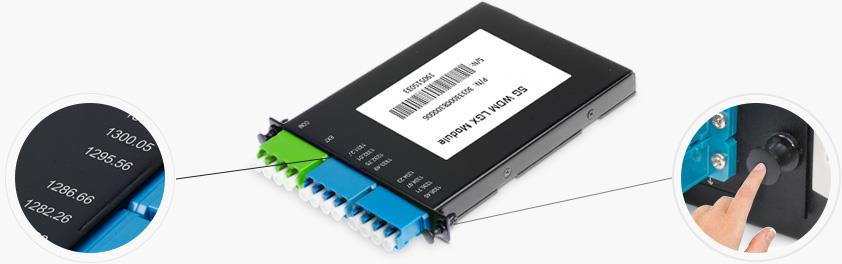

وضع التثبيت لصندوق وحدة LGX وحاملها هو مشبك تثبيت من نوع البرشام ، وهو مصنوع من مادة نايلون معتمدة من قبل UL94V-2. إنه سهل التثبيت والتفكيك. يحتوي كل منفذ يعمل بلوحة وحدة LGX على علامة الطول الموجي المطبوعة بواسطة الليزر ، وهو مناسب للمستخدمين للتعرف عليهم.
علامة الطول الموجي المطبوعة بواسطة نوع برشام ليزر تحديد مشبك
 | انخفاض فقدان الإدراج انخفاض فقدان الإدراج يجعل وحدة 5G WDM LGX |
العزلة العليا تتيح قيمة العزل الأعلى عزل إشارة كافية |  |
 | تكنولوجيا الإنتاج الناضجة وحدة 5G WDM LGX من FOCC قد نضجت |
تخصيص
| العناصر | وحدة | COT أو RT | ||
| قنوات | CH | 4 + تحويلة | 8 + تحويلة | 16 + تحويلة |
| تشغيل الطول الموجي | نانومتر | 1260 ~ 1360 ~ 1620 & 1400 | ||
| الطول الموجي المركزي | نانومتر | يعدل أو يكيف | ||
| قناة التباعد | غيغاهرتز | 50/100 | ||
| عرض النطاق الترددي EXT | نانومتر | 1400 ~ 1620 | ||
| فقدان الإدراج الفرقة الإرسال | ديسيبل | WDM: .81.8 EXT: ≤0.9 | WDM: .82.8 EXT: ≤0.9 | WDM: ≤5.0 EXT: ≤0.9 |
| انتقال مجاور العزلة | ديسيبل | ≥25 | ||
| انتقال العزلة غير المجاورة | ديسيبل | ≥40 | ||
| EXT العزلة | ديسيبل | ≥30 | ||
| تعويض الخساره | ديسيبل | ≥45 | ||
| الاتجاهية | ديسيبل | ≥50 | ||
| تموج | ديسيبل | ≤0.5 | ||
| البعد الحزمة | مم | L180xW100xH29، L120xW88xH12 | ||
| درجة حرارة التشغيل | ℃ | -40 ~ + 85 | ||
| نوع الموصل | COM & EXT: LC / APC Other: LC / UPC (or customize) | |||
تطبيق
منتجات 5G WDM LGX سهلة التركيب ، وفقدان إدخال منخفض ، وعزل قناة عالي ، وثبات وموثوقية بيئية عالية ، وهي تستخدم الطول الموجي للتشتت الصفري ، وتباعد القنوات بين 50 و 100 جيجاهرتز. في ظل بيئة 5G الحالية ، تقوم FOCC بتطوير سلسلة من طرفية المكاتب المركزية (COT) وقاعدة منتجات المطاريف البعيدة (RT) حسب الطلب في السوق ، وهي تستخدم على نطاق واسع في الاتصالات السلكية واللاسلكية ، والشبكات المحلية ، و COT & RT ، إلخ.
شبكة الاتصالات |
WDM |
COT وRT |
